GSM Antennen für besten Empfang bei 900 MHz (GPRS / EDGE)

FTS Complete MAX: günstige LTE Breitbandantenne Die FTS Complete MAX Breitbandantenne erzielt über die gesamte Bandbreite von 690 MHz bis 2700 MHz einen Gewinn von 2 x 8 dBi. Sie kann somit für alle europäischen Netzbetreiber wie Telekom, Telefónica, Vodafone oder Swiss1 eingesetzt werden. Ob Speedport LTE, Hybridrouter, Fritz!Box oder Surf-Stick: Die FTS Complete MAX passt immer. Highlights der FTS Complete MAX Alle europäischen Frequenzbereiche (790 MHz - 2.600 MHz) Alle Netze (Telekom, Vodafone, Telefónica, Orange u.v.m.) Sehr stabiles Gehäuse, Neigung (Tilt) einstellbar Für viele gängige LTE-Router einsetzbar Individuelle KabellängenBitte beachten Sie: mit zunehmender Kabellänge steigt die Signaldämpfung. Wir verwenden dämpfungsarme Antennenkabel aus eigener Produktion. Mehr Informationen zum Thema Dämpfung erhalten Sie unserem Mobilfunk-Lexikon verfügbar Die LTE Breitbandantenne aus der FTS Complete SerieDiese Antenne stammt aus unserer hauseigenen Produktion. Alle Informationen zur Entstehungsgeschichte, der Konstruktion und diverse Praxistests finden Sie in unserem Ratgeber zur FTS Mobilfunk Serie. deckt sämtliche LTE-Frequenzbänder ab. Damit arbeitet die robuste, wetterfeste Antenne stabil in allen europäischen Mobilfunknetzen. Ergänzend kann die Richtantenne für den WLAN-Empfang bei 2,4 GHz gemäß des n-Standards (300 MBit/s) genutzt werden. Montagehinweise zur FTS Complete MAX Über die mitgelieferte Masthalterung kann bei der Richtantenne eine Neigung bis zu +/-20° eingestellt werden. Die Antennenkabel werden separat gefertigt und können individuell konfektioniert werden. In der Standardversion werden Kabel mit SMA-Stecker geliefert. Die Antenne besitzt keinen DC-Kurzschluss. Dieser kann aber auf Anfrage realisiert werden. Technische Daten der FTS Complete MAX Elektrische Eigenschaften Antennentyp Richtfunkantenne MIMO Breitband Antennengewinn (typisch) 2 x 8 dBi Frequenzbereich 690 MHz bis 2700 MHz Öffungswinkel 3 dB beam width E: 25° / H: 25° Impedanz 50 Ohm Polarisation XPol VSWR < 2 Mechanische Daten Abmessungen (B x H x T) 255 x 255 x 55 mm (ohne Masthalter) Material und Farbe Gehäuse ABS Weiß, Aluminium Schutzart IP65Eine Antenne mit der Schutzart IP65 verfügt über einen vollständigen Berührungsschutz. Sie ist sowohl gegen Staub wie auch Strahlwasser aus belieber Richtung geschützt. Mastdurchmesser 30 - 55 mm Kabeldaten Kabeltyp FTS-H 200 (bis 5 m) / FTS-H 300 (bis 20 m) / FTS-H 400 (ab 20 m) Kabeldurchmesser 5 mm (FTS-H 200) / 7 mm (FTS-H 300) / 10 mm (FTS-H 400) Fensterdurchführung notwendig?Zur Verlegung der Antennenkabel durch Balkon oder geschlossene Fenster muss eine separate Fensterdurchführung erworben werden. Ja Steckertyp DiverseSie können diese Antenne individuell mit Steckertypen wie SMA, TS9, CR9 oder Fakra D konfigurieren. Mehr Informationen zur passenden Steckerwahl finden Sie in unserem Antennenstecker-Lexikon. Eine breite Auswahl an losen Antennensteckern finden Sie unter der Rubrik Stecker. Lieferumfang und Dokumentation Antenne FTS Complete MAX Anschlusskabel in gewählter Länge (N auf SMA) Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 4 x M8 Muttern) Dichtungsband Zu den Messprotokollen Deutsche Bedienungsanleitung

Der Klassiker unter den Richtantennen: Wittenberg LAT54 Die logarithmisch periodische UMTS-Richtantenne LAT 54 begeistert mit unschlagbarer Richtwirkung und sehr hohen Gewinn von 10 dB. Die LAT 54 kann sowohl für GSM 900 MHz und DCS 1800 MHz als auch für UMTS und HSPA+ eingesetzt werden - eine echte Allrounder-Antenne. Highlights der UMTS-Richtantenne LAT54 Genaue Ausrichtung zum Sender möglich Sehr große Leistung mit 10db Gewinn Unkomplizierter Aufbau Vielfältig einsetzbar Die Lieferung erfolgt mit 10m fest angschlossenem Antennenkabel H155 auf FME-Kabelbuchse. Bei weiteren Fragen zu den technischen Daten, der Montage oder dem Zubehör für die LAT 54 von Wittenberg sprechen Sie bitte einfach an - wir freuen uns auf Sie!

Günstige MIMO LTE Breitband Antenne für alle Netze Die FTS Complete Mobile ist für den stationären wie mobilen Einsatz zur Verbesserung des 2G, 3G oder 4G-Empfangs geeignet. Die handliche Multiband MIMO Antenne dient als effektive Stütze für Ihre Versorgung mit Internet und Telefonie via Mobilfunk - zu Hause, im Büro oder als Fensterscheibe im Fahrzeug. Highlights der FTS Complete Mobile MIMO Antenne Alle europäischen Frequenzbereiche (790 MHz - 2.600 MHz) Alle Netze (Telekom, Vodafone, Telefónica, Orange u.v.m.) Gewinn über das gesamte Band von mindestens 3 dBi LTE Antenne für innen & außen geeignet (UV-beständig) Inkl. LowLoss Antennenkabel mit 2 Metern Länge Die LTE MIMODiese MIMO-Antenne besitzt 2 Anschlusskabel und benötigt dementsprechend 2 Antennenbuchsen am Anschlussgerät. Mehr Details zur MIMO-Technologie finden Sie in unserem Mobilfunk-Lexikon Allbandantenne arbeitet nicht nur hervorragend mit den LTE-Netzen von Telekom, Vodafone & Co. zusammen, sondern kann auch für den GSMGSM oder 2G dient den Mobilfunkanbietern als Basisnetz für die mobile Telefonie, SMS und einfache M2M-Lösungen. Mehr dazu in unserem FTS Mobilfunk Lexikon.- und den UMTS-Standard verwendet werden. Sie ist damit ideal geeignet, älteren Routern wie bei der Speedbox LTE III auf die Sprünge zu helfen. Für WLAN-Anwendungen und WLAN-Hotspots im 2,4 GHz Bereich kann die MIMO Antenne ebenfalls eingesetzt werden. Praxishinweise & Beispiele zur Montage der LTE Antenne Das Antennenelement kann problemlos aus der Bodenplatte herausgenommen werden. Durch die ultraflache Bauform ist die LTE Antenne bestens für mobile Anwendungen geeignet, ob als Standgerät im Innenbereich, als Scheibenantenne (innen + außen) oder als Fensterantenne im Fahrzeug (PKW, LKW, Wohnmobil etc.). Hinweise zum Zustand Von Zeit zu Zeit finden Sie unterschiedliche Varianten der MIMO Antenne im Shop, welche Sie über ein Drop-Down-Menü oben auswählen können. In der Regel kann zwischen folgenden Varianten unterschieden werden: Neuware Die LTE MIMO Antenne entspricht allen geforderten technischen und optischen Merkmalen - die von uns entwickelte Neuware in 1A-Qualität. B-Ware Diese Mimo Antennen entsprechen in der Funktion allen technischen Erfordernissen. Es existieren jedoch Fehler in der Ausfräsung, z.B. können Kerben vom Fräswerkzeug existieren. Diese Einkerbungen haben keinerlei Auswirkungen auf die technische Funktion. Unsere Garantieleistungen gelten im vollen Umfang. Gebraucht Diese LTE Antenne war schon einmal "unterwegs" und zeigt deshalb leichte Gebrauchsspuren. Die MIMO Antenne ist technisch in einwandfreiem Zustand. Am Antennenkabel kann man die Benutzung ggf. erkennen. Technische Daten der FTS Complete Mobile LTE Antenne Elektrische Daten Antennentyp Mobile Antenne Antennengewinn 800 MHz 2 x 3 dbi Antennengewinn 2000 MHz 2 x 4,5 dbi Frequenzbereich 791 MHz bis 2600 MHz Öffnungswinkel ca. 360° Impedanz 50 Ohm Sendeleistung maximal 10 W VSWR 2 (siehe Messprotokoll) Mechanische Daten Abmessungen (B x H) 243 mm x 123 mm Material Plattenmaterial FR4 Farbe Grau Kabeldaten Kabeltyp FTS-H 100Dieses dämpfungsarme Koax-Kabel mit geringem Durchmesser kann problemlos durch Balkon oder geschlossenes Fenster geführt werden. Im Shop können Sie das Twin Kabel FTS-H 100 mit individuellen Steckertypen konfektionieren lassen. Kabellänge 2 m Kabeldurchmesser 2,7 mm FensterdurchführungBei dieser Antenne bzw. dem angeschlossenen Kabel müssen Sie keine zusätzliche Fensterdurchführung einsetzen. notwendig? Nein Steckertyp DiverseSie können diese Antenne individuell mit Steckertypen wie SMA, TS9, CR9 oder Fakra D konfigurieren. Mehr Informationen zur passenden Steckerwahl finden Sie in unserem Antennenstecker-Lexikon. Eine breite Auswahl an losen Antennensteckern finden Sie unter der Shop-Rubrik Stecker. Lieferumfang und Dokumentation Mimo Antenne FTS Complete Mobile Anschlusskabel Twinkabel in 2m 2 x Saugnäpfe mit Muttern Zu den Messprotokollen Deutsche Bedienungsanleitung

Stationär & mobil: GSM / UMTS / LTE Fensterantenne Diese Breitband-Fensterantenne ermöglicht optimalen Empfang über das mobile Internet in ganz Europa. Es können alle europäischen Mobilfunkfrequenzen genutzt werden. Ohne großen Aufwand können also 2G, 3G und 4G-Signale gebündelt und der Empfang somit verbessert werden. Die Scheibenantenne kann zu Hause und in Ihrem Unternehmen ebenso wie in Auto, Wohnmobil, Einsatzwagen und LKW eingesetzt werden. ACHTUNG: Lieferumfang beinhaltet eine Antenne! Hightlights der FTS Complete Window Alle europäischen Frequenzbereiche (790 MHz - 2.600 MHz) Beste Empfangsleistung bei GSM, UMTS, LTE und WLAN (2,4 GHz) Einfache Montage Klein, leicht & mobil nutzbar Lieferbar mit vielen Anschlussvarianten Praxishinweise & Beispiele Das dünne Antennenkabel der FTS Complete WindowDiese Antenne stammt aus unserer hauseigenen Produktion. Alle Informationen zur Entstehungsgeschichte, der Konstruktion und diverse Praxistests finden Sie in unserem Ratgeber zur FTS Mobilfunk Serie. schmiegt sich am Fenster an und so kann die Antenne auch außen am Fenster mit Saugnäpfen befestigt werden. Für viele Repeater-Lösungen wird die Fensterantenne für LTE, UMTS und GSM von uns auch als Standard-Innenantenne geliefert. Unsere Scheibenantenne kann zudem ebenfalls als FahrzeugantenneSie finden in unserem Shop eine breite Auswahl an Fahrzeugantennen mit unterschiedlichen Montagearten. Direkt zur Produktkategorie verwendet werden. Die beste Empfangsleistung im PKW, Rennwagen, Lastwagen oder Caravan erreicht man durch Aufteilung der Antennen. Für LTE MIMOFür den MIMO-Betrieb der FTS Complete Window benötigen Sie 2 Fensterantennen. Achten Sie bitte darauf, dass für diesen Fall am Anschlussgerät (zum Beispiel Ihrem Mobilfunkrouter) ebenfalls 2 Antennenbuchsen vorhanden sind. Mehr Details zur MIMO-Technologie finden Sie in unserem Mobilfunk-Lexikon wird jeweils eine Antenne an den gegenüber liegenden Seiten des Fahrzeuges montiert. Mechanische Daten Abmessungen (B x H x T) 160 x 60 x 7,3 mm Farbe Grau Kabeldaten Kabeltyp RG 174 LowLoss in schwarz Kabellänge 2 m Kabeldurchmesser 2,7 mm FensterdurchführungBei dieser Antenne bzw. dem angeschlossenen Kabel müssen Sie keine zusätzliche Fensterdurchführung einsetzen. notwendig? Nein Steckertyp DiverseSie können diese Antenne individuell mit Steckertypen wie SMA, TS9, CR9 oder FME konfigurieren. Mehr Informationen zur passenden Steckerwahl finden Sie in unserem Antennenstecker-Lexikon. Eine breite Auswahl an losen Antennensteckern finden Sie unter der Shop-Rubrik Stecker. Lieferumfang und Dokumentation 1 x Fensterantenne (Abbildung zeigt Vorder- und Rückseite einer Antenne!) 3 x Saugnapf mit Gegenmutter 1 x 2 m direkt an der Antenne angeschlossenes Antennenkabel 1 x montierter Stecker Ihrer Wahl Zu den Messprotokollen

Poynting Rundstrahlantenne Antenne Die Rundstrahlantennen Omni-A0069-V3 und Omni-0275 wurden nun endgültig durch die ultra Wideband Antenne Omni-292-V2 abgelöst. Mit dem erweiterten Frequenzbereich wurde nun auch die Antenne mechanisch etwas größer. Ihre Vorteile mit Poynting Omni 292-V2 Antenne Für 2G/3G/4G/Lora/WLAN verwendbar Großer Frequenzbereich Keine Ausrichtung notwendig Für MIMO müssen 2 Antennen verwendet werden 8dBi Gewinn Stabiles und robustes Gehäuse Technische Daten der Omni-292-V2 Antenne Elektrische Eigenschaften Arbeitsbereich der Antenne (Frequenz) 698-960, 1710-2700 Versorgte Mobilfunkbänder Alle bis dato vergebenen Mobilfunkfrequenzen Gewinn 8 dBi Ausbreitung Omnidirektional Impedanz 50 Ohm Maximale Leistungsaufnahme 10 W Anschluss N female VSWR Meßprotokoll Angabe durch Poynting Das VSWR Meßprotokoll zeigt die "Qualität" der Antenne in den verschiedenen Frequenzbereichen. (© Poynting) Mechanische Eigenschaften Höhe (ohne Halterung) 650 mm Antenne komplett mit Halter 760 mm Durchmesser der Antenne 75 mm Maximaler Mastdurchmesser 55mm Material ABS halogenfrei Gewicht 1,17 kg Auswahl des Antennenkabels für die Omni 292-V2 Antenne LTE wird zunehmend in den Frequenzbereichen 1800 und 2600 MHz übertragen. In diesen Bereichen werden die Dämpfungswerte immer größer. Deshalb müssen die Kabeltypen genauer betrachtet werden. Je länger das Kabel benötigt wird, um so dicker wird es. In der Auswahl wird 5 mm, 7 mm und 10 mm Kabel angeboten. Für eine andere Auswahl nehmen Sie bitte Kontakt zu uns auf. Bis zu einer Länge von 5 m wird diese Antenne mit dem Antennenkabel FTS-H 200 FRNC von FTS Hennig in schwarz und das weiße Koaxialkabel FTS-H 200 PVC geliefert. In den Längen 6 m bis einschließlich 19 m wird unser hauseigenes 7 mm Kabel FTS-H 300 verwendet. Ab einer Länge von 20 m werden dann besonders dämpfungsarme Kabel (FTS-H 400 verwendet. Diese Koaxialkabel sind allerdings nur in schwarz lieferbar. Sie können die gewünschte Länge (oben rechts neben des Produktbildes) auswählen und bestellen sowie nach Möglichkeit auch die Farbe auswählen. Damit werden minimale Verluste auf der Leitung garantiert. Kabellänge und Kabeltyp Länge Durchmesser: Typ 1m bis 5m 5mm FTS-H 200 6m bis 19m 7mm FTS-H 300 20 bis 40 10mm FTS-H 400 Steckertypen am Kabel 1. Seite N-Stecker für den Antennenanschluss 2.Seite SMA Stecker für den LTE Router / Empfangsgerät Lieferumfang 1x Antenne Omni 292-V2 2x Schelle/Gegenschelle mit Muttern und Scheiben 1x Einzelanschlusskabel mit N-Stecker und SMA Stecker (wenn ausgewählt) Dokumente Datenblatt pdf der OMNI 292-V2 Antenne

Magnethaftantenne LPBEM-7-27-2SP für GSM, UMTS & LTE Breitband-Magnethaftantennen, welche sowohl für 2G als auch für 3G und 4G verwendet werden können, suchte man bisher leider vergeblich. Die LPBEM-7-27-2SP erschien im Juni 2016 als erste Magnethaftantenne, die sowohl bei 698-960 MHz als auch bei 1710-2700 MHz verwendet werden kann! Nun gibt es endlich eine Magnethaft-Fahrzeugantenne für PKW, LKW und Wohnmobil, welche alle Frequenzen aller Mobilfunknetze abdeckt. Die LPBEM-7-27-2SP von Panorama Antennas kann als Magnethaftantenne und als einfache Standantenne für die Verbesserung des GSM- UMTS- und LTE-Signals verwendet werden. Die Breitbandantenne kann zudem universell verwendet werden: Es ist kein "Gegengewicht" in Form der Fahrzeugkarosse oder einer Eisenplatte erforderlich! Highlights der Magnethaftantenne LPBEM-7-27-2SP 1. Magnethaftantenne, die alle Mobilfunkfrequenzen versorgt! Für alle Netzbetreiber geeignet (Telekom, Vodafone & Co.) Leistungsstarker Omnistrahler Sehr stabile und robuste Bauweise der LTE Antenne Wohnmobil Internet Antenne mit geringen Abmessungen Breitband-Magnethaftantenne für Telekom, Vodafone, Telefónica & Co. Die Magnethaftantenne kann in Deutschland für Telekom, Vodafone und Telefonica verwendet werden. In Österreich sind es die Anbieter Drei, A1 und T-Mobile. In der Schweiz sind es Swisscom, Sunrise und Salt. Als fester Standardstecker wurde der SMA-Stecker montiert. Für anders ausgestattete Geräte gibt es verschiedene Adapter wie z.B. TS9 und CRC9. LTE Modems und LTE Router arbeiten nach dem MIMO Prinzip. Derzeit wird mit 2 Sendern und Empfängern gearbeitet. Erste Tests gibt es schon mit 3 oder mehr. Das Bedeutet, das Sie für LTE 2 Antennen benötigen. Tecnische Eigenschaften der LPBEM Magnethaftantenne Frequenzbereiche 698-960 MHz und 1710-2700 MHz Bänder 700, 800, 900, 1800, 1900, 2100, 2400, 2600 Gewinn 698-960 MHz 3 dBi Gewinn 1710-2170 MHz 4 dBi Gewinn 2170-2700 MHz 5 dBi VSWR Durchschnitt < 2,5 Polarisation Vertikal Abstrahlung Omnidirektional, Rundstrahler Impedanz 50 Ohm Maximale Leistung 25 W Stehwellenverhältnis (VSWR) der LPBEM-7-27-2SP Magnethaftantenne Mechanische Daten der LPBEM-7-27-2SP Höhe 95 mm Durchmesser 48 mm Arbeitstemperatur -40 bis +80°C Material UV stabiles ASA / Aluminium Farbe Schwarz Gewicht 150 g Festigkeit/Sicherheit Entspricht IPX6 Befestigung / Montage Halterung Magnetfuß Maximale zulässige Geschwindigkeit 160 km/h Anschlusskabel & Stecker der LPBEM-7-27-2SP Kabeltyp RG174 Kabel Durchmesser 2,8 mm Kabellänge 2 m Anschlussstecker SMA (male)

High Gain Breitbandantenne WM8 für GSM, LTE & WLAN Im schlichten Design der WM8 von Panorama versteckt sich ein wahres Multitalent von Antenne. Ob Empfang via LTE (800 MHz, 1800 MHz, 2600 MHz), UMTS (2100 MHz), GSM (900 MHz, 1800 MHz) oder WLAN (2,4 GHz) benötigt wird, die WM8 erfüllt die Erfordernisse. Mit den universellen Montagemöglichkeiten und dem robusten und gleichzeitig flexiblen Kabelanschluss (N-Buchse) kann die Antenne fast überall eingesetzt werden. Die Antenne ist Low PIM & SAR (EN50385) getestet, wird aber nicht als MIMO Antenne hergestellt. Die Highlights der 2G - 4G Antenne WM8 Sehr große Bandbreite & damit großer Einsatzbereich Schlagfestes & UV-beständiges Gehäuse Durch N-Buchse freie Auswahl des Antennenkabels möglich Für innen & außen geeignet Die Antenne hat einen Gewinn von 6 - 9 dBi Erfüllt die Anforderungen der 3. Ordnung: Intermodulationspegel von < -140 dBc Welche Breitband Antenne eignet sich wofür? Da diese Antenne keine MIMO-Antenne ist, empfehlen wir primär die Verwendung bei GSM und 3G-Systemen. Wenn diese Antenne für LTE eingesetzt werden soll, sollten 2 Antennen genutzt werden. Alternativ können Sie direkt auf MIMO-Antennen zurückgreifen.

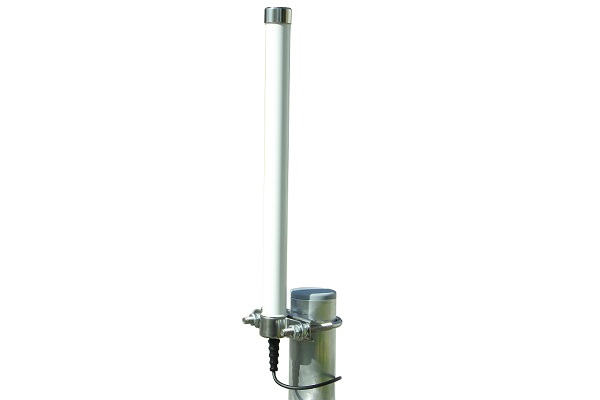

Omnidrektionale LTE Mastantenne   Die universelle Rundstrahlantenne kann an Antennenmasten und Wänden für alle Mobilfunkanwendungen wie GSM 900, DCS, UMTS, LTE und WLAN verwendet werden. Dabei besticht die omnidirektionale Antenne durch hohe Leistung und kleiner Bauweise. Ihre Vorteile mit der Delock LTE Antenne Hohe Leistung mit 6,5dBi Geringe Größe der Antenne Einfache Montage Große Auswahl an Anschlusskabel Die Rundstrahlantenne wird über einen kurzen Kabelzopf aus RG174 Kabel und angeschlossenen SMA Stecker an das gewählte Anschlusskabel angeschlossen. Auch hier empfehlen wir bis 5m Länge den Kabeltyp FTS-H 200 zu verwenden. Ab 6m sollte 7mm Kabel verwendet werden. Das entspricht dem Kabel FTS-H 300. Und ab 20m empfehlen wir FTS-H 400 Kabel zu verwenden. Bei den Preisen für das Antennenkabel wurden die Empfehlungen berücksichtigt. Selbstverständlich kann die Antenne auch ohne Kabel ausgewählt werden und Sie entscheiden selbst über die Kabeltypen. Technische daten der Delock Rundstrahl LTE Antenne Elektrische Daten Frequenzbereich 698 - 960 MHz und 1710 - 2700 MHz Antennengewinn 698 - 960 MHz < 2,5dBi Antennengewinn 1710 - 2700 MHz 5 bis 6,5dBi Öffnungswinkel horizontal 360° Öffnungswinkel vertikal 60° Impedanz 50 ?? Polarisation vertikal Sendeleistung max 100W VSWR 2,0 Mechanische Daten Länger der Antenne 270 mm Durchmesser 20 mm Maximaler Mastdurchmesser 50 mm Anschlusskabel/Buchse 30cm RG174 / SMA Stecker Gehäuse weiß GFK Betriebstemperatur -40 °C ~ 70 °C

Repeater Innenantenne mit Reflektor Die leistungsstarke Repeaterinnenantenne eignet sich ideal für die Wandmontage. Die Patchantenne vermindert trotz hoher Leistung durch die Reflektorwand Interferenzen und Rückkopplungen bei Repeaterinstallationen. Die Highlights der Repeater Innenantenne Optimiert die Reichweite von Repeatern Rückkopplungen werden vermieden Einfache Montage an der Wand Elektrische Eigenschaften Frequenzband 806-960 MHz und 1710-2700 MHz Gewinn bei 806 - 960 MHz 6,5 dBi Gewinn bei 1710 - 2700 MHz 8 dBi VSWR < 2,5:1 Maximale Leistung 20 W Impedance 50 Ohm Polarization Vertikal Mechanische Eigenschaften Montage Wandmontage mit Winkel (im Lieferumfang) Material Gehäuse ABS Weiß, Aluminium Größe 155 x 165 x 50 mm Kabel 20cm weißes Kabel Anschluss N-Kabelbuchse

Hochleistungs Rundstrahlantenne FTS Loop Die FTS Loop Rundstrahlantenne findet in allen Bereichen des Mobilfunkes Anwendung. Die 6dBi FTS Loop Antenne wird für den klassischen GSM/UMTS Empfang genauso benötigt wie für LTE und Repeateranwendungen. Aus der Kombination von einem leistungsfähigem Strahlerelement und mechanischen Bauteilen aus Deutschland entstand eine sehr gute Empfangs- und Sendeantenne. Die Antenne arbeitet in den aktuell weltweit genutzten Mobilfunkfrequenzen. Die FTS Loop - kurz und kompakt: 6 dBi Rundstrahlantenne Bedient alle Mobilfunkfrequenzen Bedient auch LTE 700MHz Extrem stabile Bauform Grundelement für FTS Dual Loop und Antennensysteme Die FTS Loop Antenne besitzt nur ein Antennenelement und einen Kabelanschluss. Für LTE Router oder andere LTE Anwendungen werden 2 Antennen benötigt. Sollen die Antenne in unmittelbarer Nähe zu einander angebracht werden, empfehlen wir die Antennen im Winkel von 90° zueinander zu installieren. Für diese einfache Montagevariante wurden entsprechende Bohrungen in der Halterung vorgesehen. Möchten Sie eine elegantere LTE MIMO Rundstrahlantenne verwenden, dann empfehlen wir gleich die FTS Dual Loop Antenne Frequenzspektrum - Anwendungsmöglichkeiten der FTS Loop Antenne LTE 700 LTE 800 AMPS 850 GSM 900 GSM 1800, LTE 1800 PCS 1900, AWS 3G UMTS 2100 LTE 2600 Montagemöglichkeiten der FTS Loop Antenne Die 6dBi Rundstrahlantenne kann mit dem zum Lieferumfang gehörendenn Metallwinkel und den Schellen an einen Antennenmasten geschraubt werden. Die Mastschellen passen an Masten bis 40mm Durchmesser. Die Antenne sollte bei Mastmontage, wie auf der Abbildung gezeigt, auf der Spitze des Mastes sein. Im anderen Fall wird der Antennenmast als Reflektor und die Antenne kann nicht rundherum empfangen. Mit dem Winkel kann die Antenne auch sofort an der Hauswand befestigt werden. Beachten Sie bitte, dass die Hauswand mit der Richtung zum Sender übereinstimmt. Technische Daten Mechanische Eigenschaften Höhe (ohne Halterung) 240 mm Durchmesser 60 mm Arbeitstemperatur -30 bis +70°C Material ASA, Aluminium Farbe weiß Mastdurchmesser max .40mm Schellen M6 Anschluss N - Kabelbuchse VSWR Meßprotokoll: Original von FTS Hennig am Rhode&Schwarz Meßplatz Das VSWR Meßprotokoll zeigt die "Qualität" der Antenne in den verschiedenen Frequenzbereichen. Hier ist der vollständige Ausdruck. Elektrische Daten Arbeitsbereich der Antenne (Frequenz) 698-960, 1710-2700 Gewinn 6dBi Polarisation Vertikal DC Kurzschluss Nein Abstrahlung Omnidirektional Impedanz 50 Ohm Maximale Leistungsaufnahme 20 W

Multi - Mimo Allbandantenne 4G/5G WLAN und Lora Mit der FTS Complete All Antenne hat FTS Hennig eine extrem leistungsstarke Antenne geschaffen, die für fast alle Funkdienste einsetzbar ist. Von 2G über 3G, 4G und 5G ist die Antenne auch schon für die Frequenzen von 6G ausgerüstet. Die Netzdienste WLAN auf 2,4GHz und 5GHz wie auch IOT mit LoRa WAN und Helium Minern können bedient werden. Die FTS Complete All Antenne ist der Experte für alle Anwendungen und darf auch bei Ihnen nicht fehlen. Mit der FTS Complete All Antenne in die Zukunft starten 1. Allgemeine Informationen und Verfügbarkeit der Complete All Antenne 2. Die Vorteile der FTS Complete All Mult-Mimo Richtantenne 3. Verwendungsmöglichkeiten der Richtantenne 4. Tabellen und Daten der universellen Antenne FTS Complete All 5. Die Meßprotokolle der Antenne Complete All 6. Auswahl der Kabellänge und des Typs 7. Umfassendes Datenblatt der Richtfunkantenne Wichtige Informationen zur Complete All Antenne Mit der Entwicklung der Netzdienste vergrößerte sich der Umfang der genutzten Frequenzen und Bereiche enorm. Gleichzeitig werden für eine Anwendung nicht nur ein Strahler sondern 2,4,6 und bald sogar 8 notwendig. Deshalb gilt es auch in der Entwicklung von Antennen neue Wege zu gehen. Die Entwicklung betrifft dabei auch die Form der Antennen. Mit der Complete All Antenne gibt es nun eine Antenne, die die heutigen Anforderungen erfüllt und auch die der nahen Zukunft. 5G und 6G können mit der Multimimo Antenne aufgebaut werden. Die ersten Prototypen dieser Antenne wurden gefertigt und die Produktion der Antenne wurde begonnen. Wir haben aber nicht mit so langen Vorlaufzeiten in der Kunststoffindustrie gerechnet. Wenn mit dem Gehäusehersteller alles gut läuft, beginnen wir mit der Auslieferung der Antennen ab Februar 2022. 17.11.2022 Die 5G Antennen werden in Serie gerfertigt und große Stückzahlen können ausgeliefert werden. Die Vorteile der FTS Complete All Richtantenne Die 5G Multi MIMO Richtantenne Großer Frequenzbereich von 650 MHz bis 7 GHz Breitbandantenne für 4G, 5G, 6G Auch für WLAN und LoRa Wan geeignet 2x2 MIMO im Grundmodul vorhanden Hoher Gewinn von 10 - 14 dBi Module schnell kaskadierbar Stabile Mastmontage und UV beständig Vielfältige Verwendungsmöglichkeiten der Complete All Antenne LTE 700, 800, 900, 1800, 2100, 2600 MHz 5G auf allen Bändern einschließlich 3400-3800MHz AMPS 850, PCS 1900, AWS GSM und 3G LoRa WAN, Sigfox, XBee, RFID, Z-Wave WLAN 2,4GHz und WLAN 5 GHz auch schon 6G alle Funkdienste zwischen 650 und 7000 MHz Technische Daten der LTE und 5G Richtantenne FTS Complete All Elektrische Eigenschaften Frequenzband 650 MHz bis 7000 MHz Gewinn typisch 2x 12 dBi VSWR < 1,7 Beam width 60° Vertical Beam width - Impedance 50 Ohm Front/ Ratio 10 db Polarization Kreuzpolarisiert (1x vertikal, 1x horizontal) DC - Kurzschluss Nein Material Gehäuse ABS hellgrau RAL 7035 / dunkelgrau RAL, Aluminium Schutzart IP 65 DIN EN 60529 Mastdurchmesser 30-55mm Anschluss 2x N female Größe 18,6 x 35,2 x 14,7 cm (ohne Masthalter) Gewicht ohne Masthalter 1,2 kg Montage der Antenne Montagearten Wandbefestigung, Mastmontage Material Edelstahl Mastdurchmesser 20 - 55 mm Lieferinhalt Antenne 1 Montagematerial für Antennenmast (Winkel, Schelle, Gegenschelle, 2x Mutter M8) 1 Anschlusskabel in gewählter Länge (N auf SMA) 2 Selbstvulkanisierendes Klebeband 1 Dokumente und PDF's Datenblätter / Dokumente Datenblatt FTS Complete All 5G Antenne Data sheet FTS Complete All 5G Antenne Englisch

LTE Antenne mit SMA- Stecker und Kippgelenk Die kleine, 13,5cm lange, LTE Antenne von Delock ist besonders gut für eine Nutzung von LTE, sowie GSM und UMTS Bändern geeignet. Des Weiteren ist die vollständig kompatibel mit WLAN 2,4 GHz, Bluetooth, DECT, ZigBee, Z-Wave und LoRa 868MHz/915MHz. Sie wird mit einem SMA Stecker geliefert und verfügt über ein Kippgelenk. Highlights LTE Antenne mit SMA- Stecker Besonders gut für LTE geeignet. SMA- Stecker Antennengewinn: -0,8 - 3 dBi Technische Daten der Delock LTE Antenne Technische Eigenschaften Anschluss SMA- Stecker Länge (inkl. Kippgelenk) ca. 135,0 mm Länge (exkl. Kippgelenk) ca. 107,0 mm Durchmesser ca. 19 mm Farbe schwarz Gehäusematerial ABS UV resistent Betriebstemperatur -20°C ~ 65°C Elektrische Eigenschaften Antennengewinn -0,8 - 3dBi Impedanz 50 Ohm VSWR 3,0 Polarisation linear, vertikal Frequenzbereiche 704 - 2690 MHz Frequenzbereiche und Dienste Frequenzbereiche Dienste 704 - 862 MHz LTE 880 - 960 MHz LTE, LoRa 1710 - 1880 MHz LTE 1920 - 2170 MHz LTE 2500 - 2690 MHz Bluetooth, WLAN Technische Zeichnung der Delock LTE Antenne mit SMA- Stecker und Kippgelenk in schwarz (© Tragant) Stehwelle VSWR der Delock LTE Antenne mit SMA- Stecker und Kippgelenk in schwarz (© Tragant) Dokumente Dokumente Datenblatt Delock LTE Antenne mit SMA in schwarz
