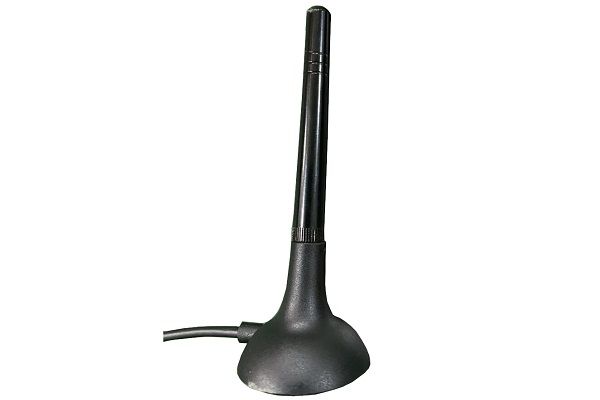

FTS Magnethaftantenne 700-4800

Poynting Rundstrahlantenne Antenne Die Rundstrahlantennen Omni-A0069-V3 und Omni-0275 wurden nun endgültig durch die ultra Wideband Antenne Omni-292-V2 abgelöst. Mit dem erweiterten Frequenzbereich wurde nun auch die Antenne mechanisch etwas größer. Ihre Vorteile mit Poynting Omni 292-V2 Antenne Für 2G/3G/4G/Lora/WLAN verwendbar Großer Frequenzbereich Keine Ausrichtung notwendig Für MIMO müssen 2 Antennen verwendet werden 8dBi Gewinn Stabiles und robustes Gehäuse Technische Daten der Omni-292-V2 Antenne Elektrische Eigenschaften Arbeitsbereich der Antenne (Frequenz) 698-960, 1710-2700 Versorgte Mobilfunkbänder Alle bis dato vergebenen Mobilfunkfrequenzen Gewinn 8 dBi Ausbreitung Omnidirektional Impedanz 50 Ohm Maximale Leistungsaufnahme 10 W Anschluss N female VSWR Meßprotokoll Angabe durch Poynting Das VSWR Meßprotokoll zeigt die "Qualität" der Antenne in den verschiedenen Frequenzbereichen. (© Poynting) Mechanische Eigenschaften Höhe (ohne Halterung) 650 mm Antenne komplett mit Halter 760 mm Durchmesser der Antenne 75 mm Maximaler Mastdurchmesser 55mm Material ABS halogenfrei Gewicht 1,17 kg Auswahl des Antennenkabels für die Omni 292-V2 Antenne LTE wird zunehmend in den Frequenzbereichen 1800 und 2600 MHz übertragen. In diesen Bereichen werden die Dämpfungswerte immer größer. Deshalb müssen die Kabeltypen genauer betrachtet werden. Je länger das Kabel benötigt wird, um so dicker wird es. In der Auswahl wird 5 mm, 7 mm und 10 mm Kabel angeboten. Für eine andere Auswahl nehmen Sie bitte Kontakt zu uns auf. Bis zu einer Länge von 5 m wird diese Antenne mit dem Antennenkabel FTS-H 200 FRNC von FTS Hennig in schwarz und das weiße Koaxialkabel FTS-H 200 PVC geliefert. In den Längen 6 m bis einschließlich 19 m wird unser hauseigenes 7 mm Kabel FTS-H 300 verwendet. Ab einer Länge von 20 m werden dann besonders dämpfungsarme Kabel (FTS-H 400 verwendet. Diese Koaxialkabel sind allerdings nur in schwarz lieferbar. Sie können die gewünschte Länge (oben rechts neben des Produktbildes) auswählen und bestellen sowie nach Möglichkeit auch die Farbe auswählen. Damit werden minimale Verluste auf der Leitung garantiert. Kabellänge und Kabeltyp Länge Durchmesser: Typ 1m bis 5m 5mm FTS-H 200 6m bis 19m 7mm FTS-H 300 20 bis 40 10mm FTS-H 400 Steckertypen am Kabel 1. Seite N-Stecker für den Antennenanschluss 2.Seite SMA Stecker für den LTE Router / Empfangsgerät Lieferumfang 1x Antenne Omni 292-V2 2x Schelle/Gegenschelle mit Muttern und Scheiben 1x Einzelanschlusskabel mit N-Stecker und SMA Stecker (wenn ausgewählt) Dokumente Datenblatt pdf der OMNI 292-V2 Antenne

Omnidrektionale LTE Mastantenne   Die universelle Rundstrahlantenne kann an Antennenmasten und Wänden für alle Mobilfunkanwendungen wie GSM 900, DCS, UMTS, LTE und WLAN verwendet werden. Dabei besticht die omnidirektionale Antenne durch hohe Leistung und kleiner Bauweise. Ihre Vorteile mit der Delock LTE Antenne Hohe Leistung mit 6,5dBi Geringe Größe der Antenne Einfache Montage Große Auswahl an Anschlusskabel Die Rundstrahlantenne wird über einen kurzen Kabelzopf aus RG174 Kabel und angeschlossenen SMA Stecker an das gewählte Anschlusskabel angeschlossen. Auch hier empfehlen wir bis 5m Länge den Kabeltyp FTS-H 200 zu verwenden. Ab 6m sollte 7mm Kabel verwendet werden. Das entspricht dem Kabel FTS-H 300. Und ab 20m empfehlen wir FTS-H 400 Kabel zu verwenden. Bei den Preisen für das Antennenkabel wurden die Empfehlungen berücksichtigt. Selbstverständlich kann die Antenne auch ohne Kabel ausgewählt werden und Sie entscheiden selbst über die Kabeltypen. Technische daten der Delock Rundstrahl LTE Antenne Elektrische Daten Frequenzbereich 698 - 960 MHz und 1710 - 2700 MHz Antennengewinn 698 - 960 MHz < 2,5dBi Antennengewinn 1710 - 2700 MHz 5 bis 6,5dBi Öffnungswinkel horizontal 360° Öffnungswinkel vertikal 60° Impedanz 50 ?? Polarisation vertikal Sendeleistung max 100W VSWR 2,0 Mechanische Daten Länger der Antenne 270 mm Durchmesser 20 mm Maximaler Mastdurchmesser 50 mm Anschlusskabel/Buchse 30cm RG174 / SMA Stecker Gehäuse weiß GFK Betriebstemperatur -40 °C ~ 70 °C

Breitbandantenne für intelligente Stromzähler Die Smart Metering Antenne wurde für den direkten Einbau in Schaltschränken auf der Hutschiene (Trageschienen nach DIN EN 60715) konzipiert. Die LTE Antenne RM-IN2216 wird an das Smart-Meter-Gateway angeschlossen und ermöglicht die Datenverbindung zwischen Netzanbieter und Stromzähler. Durch die kompakte Bauart nach DIN 43880 wird die Antenne nach der Hutschienenmontage von der Berührungsschutzabdeckung des Schaltschranks verdeckt. Ihre Vorteile mit der Smart Meter LTE Antenne RM-IN2216 Platzsparende Montage auf Hutschiene im Schaltschrank  Für alle Mobilfunknetze einsetzbar Fakra Stecker für Smart-Meter-Gateway vorhanden Auch für LoRa Anwendungen Und der Anbindung von Solaranlagen Technische Daten der RM-IN2216 Elektrische Eigenschaften Frequenzband 800 MHz bis 2700 MHz Gewinn typisch 2 dBi VSWR < 2 Pattern Omnidirectional Impedance 50 Ohm Polarization Vertikal Material Flame Retardant PC/ABS Plasic Schutzart IP 65 oder IP 66/DIN EN 60529 Anschluss Fakra D Jack Montage Hutschiene EN50022 Abmessungen (Höhe x Tiefe x Breite) 122 x 48 x 9 mm Kabel - Länge 0,5m FRNC RG 174 Datenblatt Das pdf für den Spezialisten VSWR der RM-IN2216 LTE Antenne (© Panorama Antennas) Mechanischer Aufbau der RM-IN2216 Smart Metering Antenne (© Panorama Antennas)
