FTS Clear Window MIMO 5G Antenne
Die FTS Clear Window MIMO 5G Antenne – Transparente Fensterantenne wurde von FTS Hennig komplett neu entwickelt und ist jetzt reif für die Serienfertigung.
Moderne Mobilfunklösungen sollen heute nicht nur leistungsfähig sein, sondern sich auch möglichst unauffällig in Gebäude und Fahrzeuge integrieren. Genau für diesen Anwendungsfall hat FTS Hennig die neue Clear Window MIMO 5G Antenne entwickelt.
Nach einer intensiven Entwicklungs- und Testphase ist die transparente Fensterantenne jetzt serienreif und ab sofort auch in größeren Stückzahlen verfügbar.
Dabei wurde nicht einfach eine bestehende Antenne weiterentwickelt – vielmehr entstand ein komplett neues Fertigungskonzept.
Transparente Antennentechnologie für moderne Gebäude

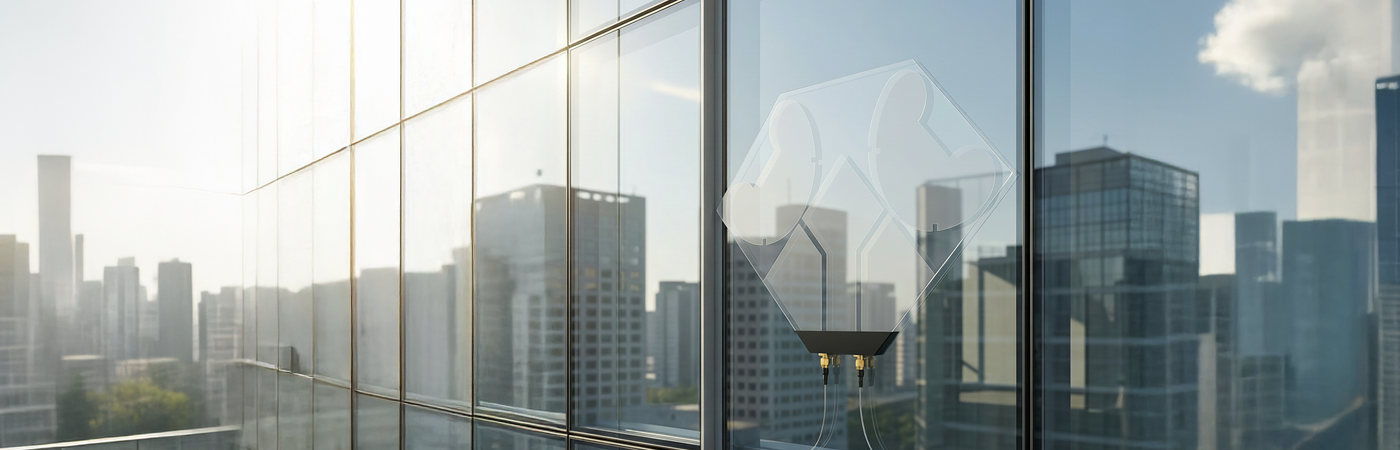

Die FTS Clear Window MIMO 5G Antenne wurde speziell für die Montage auf Glasflächen entwickelt. Sie eignet sich sowohl für Bürogebäude als auch für Industrieanlagen, Wohnhäuser, Fahrzeuge oder Sonderanwendungen, bei denen klassische Außenantennen nicht montiert werden können oder aus optischen Gründen nicht gewünscht sind.
Durch ihre transparente Bauweise bleibt die Antenne nahezu unsichtbar und ermöglicht dennoch eine leistungsfähige LTE- und 5G-Kommunikation. Sie unterstützt den Frequenzbereich von 600 MHz bis 6 GHz und kann damit für nahezu alle modernen Mobilfunkanwendungen eingesetzt werden.
Neue Folientechnologie spart Material
Eine der größten technischen Neuerungen befindet sich im Inneren der Antenne.
Während bisherige transparente Antennen häufig aus zwei miteinander laminierten Antennenfolien aufgebaut wurden, befindet sich bei der neuen Generation die komplette elektrische Struktur auf nur einer einzigen transparenten Hochleistungsfolie.
Diese Entwicklung bringt gleich mehrere Vorteile mit sich:
- • geringerer Materialeinsatz
- • weniger Fertigungsschritte
- • höhere Reproduzierbarkeit
- • wirtschaftlichere Serienproduktion
- • verbesserte Nachhaltigkeit
Durch den vereinfachten Aufbau konnte gleichzeitig die Fertigungsqualität weiter gesteigert werden.
Neue Kontaktierung verbessert die Zuverlässigkeit
Ein weiterer Schwerpunkt der Entwicklung lag auf der Verbindung zwischen Antennenfolie und Koaxialanschluss.
Wir, FTS Hennig, haben hierfür ein eigenes Kontaktierungs- und Lötverfahren entwickelt, das speziell auf transparente Antennen abgestimmt wurde.
Die Koaxialanschlüsse werden dadurch dauerhaft elektrisch sicher mit der Antennenfolie verbunden. Das Ergebnis:
- • höhere mechanische Stabilität
- • dauerhaft niedrige Übergangswiderstände
- • verbesserte Langzeitzuverlässigkeit
- • reproduzierbare Fertigungsqualität
Gerade bei transparenten Antennen zählt dieser Bereich zu den größten technischen Herausforderungen.
Optimiert für LTE und 5G MIMO
Die neue Clear Window MIMO Antenne wurde konsequent für moderne Mobilfunknetze entwickelt.
Durch die 2×2-MIMO-Technologie können Router und Gateways die Vorteile moderner LTE-Advanced- und 5G-Netze optimal nutzen.
Die Antenne eignet sich unter anderem für:
- • 5G-Router und LTE-Router
- • 2M-Anwendungen
- • Smart-Building-Lösungen
- • Gebäudeautomation
- • Fahrzeuge
- • Wohnmobile, Caravans und Wohnwagen
- • Sonderfahrzeuge
Durch ihre nahezu unsichtbare Installation eröffnet sie völlig neue Möglichkeiten für Gebäude, in denen sichtbare Außenantennen nicht installiert werden sollen oder dürfen.
Sofort verfügbar – auch für größere Projekte
Mit dem Abschluss der Entwicklungsphase beginnt nun die Serienfertigung.
Die neue Fertigungstechnologie ermöglicht eine wirtschaftliche Produktion auch größerer Stückzahlen. Damit eignet sich die Antenne nicht nur für Einzelanwender, sondern ebenso für OEM-Kunden, Projektgeschäfte und industrielle Anwendungen.
Typische Einsatzgebiete
- • Bürogebäude und Industriehallen
- • Hotels oder öffentliche Gebäude
- • Smart-Building und IoT Anwendungen
- • Denkmal geschützte Gebäude

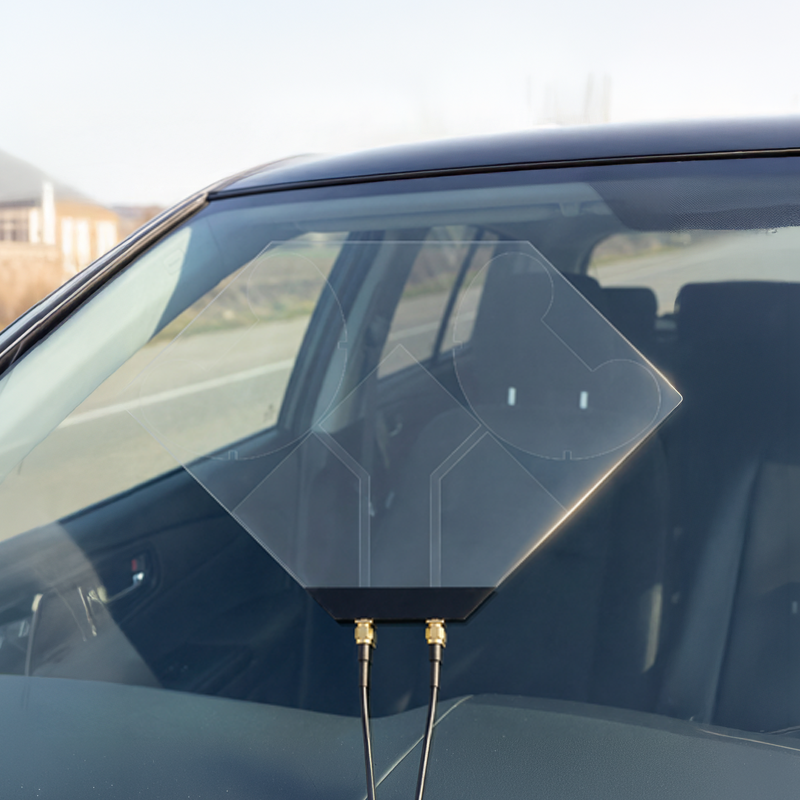

- • Fahrzeuge mit Panoramadach
- • Gebäude mit Glasfasaden
- • Getränke- oder andere Automaten
Antennentyp : Fensterantennen
Art..Nr: FTS 96467
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 96400
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 96401
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 96328
Antennentyp : Richtfunkantenne
Art..Nr: FTS 96381
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 95825-N
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 95830
Was kann eigentlich die FTS Clear Antenne?
Auf den ersten Blick wirkt die FTS Clear Window MIMO 5G Antenne fast unscheinbar. Ihre transparente Bauweise lässt kaum vermuten, welche technischen Möglichkeiten in ihr stecken. Tatsächlich wurde sie für Anwendungen entwickelt, bei denen klassische Außenantennen aus optischen oder baulichen Gründen nicht eingesetzt werden können. Trotz ihres dezenten Erscheinungsbildes deckt sie nahezu alle modernen Funkdienste ab und eröffnet völlig neue Möglichkeiten bei der Planung von Mobilfunk- und IoT-Lösungen.
Ein Frequenzbereich für nahezu alle Anwendungen
Die Antenne arbeitet in einem außergewöhnlich breiten Frequenzbereich von 600 MHz bis 6 GHz. Dadurch eignet sie sich nicht nur für heutige LTE- und 5G-Netze, sondern auch für zahlreiche weitere Funktechnologien wie IoT-, WLAN- oder spezielle Industrieanwendungen. Wer heute investiert, schafft damit gleichzeitig eine zukunftssichere Grundlage für kommende Mobilfunkgenerationen.
Echte 2×2-MIMO-Technologie
Während viele Fensterantennen lediglich einen einzelnen Antennenstrahler besitzen, verfügt die Clear Window Antenne über zwei vollständig integrierte Antennensysteme. Dadurch unterstützt sie 2×2 MIMO, eine Technik, die von modernen LTE- und 5G-Routern genutzt wird, um Daten parallel über mehrere Signalpfade zu übertragen. Das Ergebnis sind höhere Datenraten, eine stabilere Verbindung und eine bessere Ausnutzung der verfügbaren Mobilfunkressourcen.
Für moderne 5G-Router optimiert
Ein besonderes Detail ist der integrierte DC-Kurzschluss. Viele aktuelle Router erkennen dadurch automatisch, dass eine externe Antenne angeschlossen wurde, und schalten zuverlässig auf diese um. Gerade bei modernen 5G-Routern sorgt diese Funktion für eine hohe Kompatibilität und eine unkomplizierte Inbetriebnahme.
Entwickelt für den dauerhaften Außeneinsatz
Die transparente Antenne wurde für den langfristigen Einsatz an Fensterscheiben konzipiert. Das verwendete Material ist UV-beständig und witterungsfest, während die Anschlusstechnik gegen Feuchtigkeit geschützt ausgeführt wurde. Dadurch eignet sich die Antenne sowohl für Wohngebäude als auch für industrielle Anwendungen oder den Einsatz in Fahrzeugen.
Flexible Montage auf Glasflächen

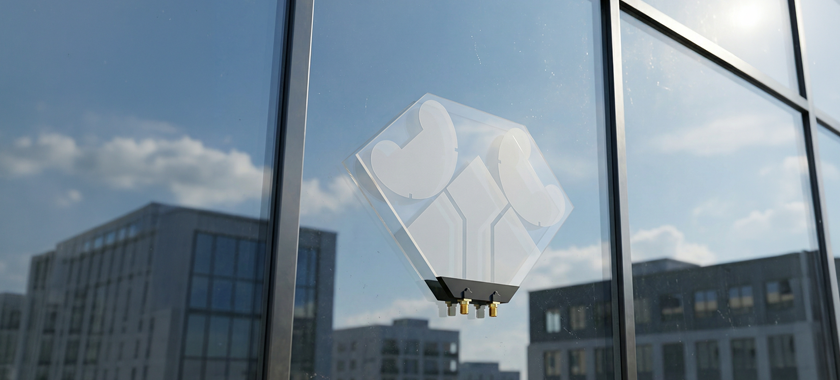

Nicht jedes Gebäude bietet ideale Voraussetzungen für klassische Dach- oder Mastantennen. Die Clear Window Antenne wurde deshalb speziell für die Montage auf Glasflächen entwickelt. Sie kann auf Doppel- und Dreifachverglasungen ebenso eingesetzt werden wie auf leicht gebogenen Scheiben. Dadurch entstehen neue Möglichkeiten für Bürogebäude, Schaufenster, Wintergärten oder Panorama-Dächer in Fahrzeugen.
Hohe Signalqualität trotz transparenter Bauweise
Oft wird vermutet, dass transparente Antennen grundsätzlich schlechtere Empfangseigenschaften besitzen. Die Clear Window Antenne zeigt jedoch, dass modernes Antennendesign und unauffällige Optik kein Widerspruch sein müssen. Je nach Frequenzbereich erreicht sie einen Antennengewinn von bis zu 6 dBi und arbeitet mit einem guten Anpassungsverhalten (VSWR kleiner 1,9). Gleichzeitig ist ihre Konstruktion nur wenig anfällig für passive Intermodulationen (PIM), was insbesondere bei leistungsfähigen Mobilfunknetzen ein Vorteil ist.
Unsichtbare Technik mit sichtbarem Nutzen
Die größte Stärke der FTS Clear Window MIMO 5G Antenne liegt in der Verbindung aus Design und Funktion. Sie verschwindet optisch nahezu vollständig auf der Fensterscheibe und liefert gleichzeitig eine zuverlässige Mobilfunkanbindung für Router, Gateways und industrielle Kommunikationssysteme. Damit eignet sie sich überall dort, wo leistungsfähige Funktechnik benötigt wird, ohne das Erscheinungsbild eines Gebäudes oder Fahrzeugs zu beeinträchtigen.
