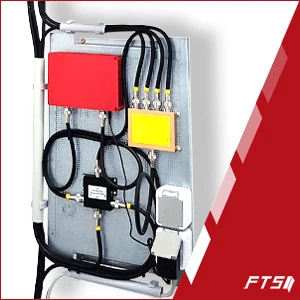

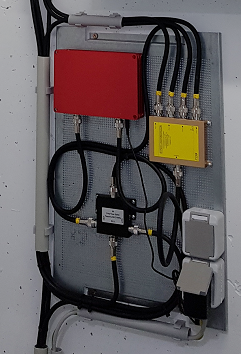

Repeater im Gebäude richtig installieren

Der GNSS-S2 ist ein Splitter der das Signal von einem Roger Repeater auf 2 Innenantennen splittet. Frequenz: 1200-1700MHz Verlust: 2x -4dBd Widerstand: 50 OHM IP67 Zertifiziert -> staubdicht, Schutz gegen zeitweiliges Untertauchen Maße: 200mm x 119mm x 39mm Gewicht: 241g Anschluss: 1x TNC Buchse (f) [Eingang]            2x TNC Buchse (f) [Ausgang]

Die FTS Clear 5G Deckenantenne für Inhouselösungen Die FTS Clear 5G Deckenantenne versorgt als transparente Antenne die Räume mit bestem Mobilfunkempfang von 2G für Sprachanrufe bis LTE und 5G für die schnelle Datenübertragung. Damit ist die Zimmerantenne die optimale Lösung für die Inhouse Versorgung. Dank des unauffälligen Designs fügt sich die transparente Antenne beinahe unsichtbar in jedes Wohnhaus ein. Highlights der FTS Clear 5G Deckenantenne Alle Netze (Telekom, Vodafone, Telefónica u.v.m.) Transparente Antenne Extrem schlanke Bauform Zimmerantenne für innen geeignet Inkl. LowLoss Antennenkabel Großer Frequenzbereich bis 6 GHz Gewinn über das gesamte Band von 3 dBi Einfache Montage der Innenantenne Besonders in Bürogebäuden und Lagerhallen mit dicken Wänden, kann das Funksignal nicht ungehindert zum Empfangsgerät vordringen. Je nach Material der Wände wird das Mobilfunk Signal geschwächt. Die 5G Innenantenne sorgt für eine gleichmäßige Verteilung des Mobilfunk Signals im Raum. VSWR der Repeater Innenantenne FTS 96287(© FTS Hennig) Technische Daten der FTS Clear 5G Deckenantenne Elektrische Daten Antennentyp Mobile Rundstrahlantenne Antennengewinn 3 dbi Frequenzbereich 698 MHz bis 6000 MHz Öffnungswinkel ca. 360° Impedanz 50 Ohm Aufbau der FTS Clear 5G Deckenantenne(© FTS Hennig) Mechanische Daten Abmessungen (B x H x T) 105 mm x 150 mm x 3 mm Material Kunststoff Schutzart Innenbereich Farbe (Verschraubung) Weiß Anschluss N female Betriebstemperatur -40 °C ~ 70 °C Montage der Innenantenne Montagearten Verschraubung in der Decke Lochdurchmesser 25 mm Lieferumfang und Dokumentation FTS Clear 5G Deckenantenne Anschlusskabel mit N-Buchse Datenblätter / Dokumente Datenblatt FTS Clear 5G Deckenantenne

Die FTS Clear 5G Antenne mit Logo für InBuilding Lösungen Mit der FTS Clear 5G Antenne mit Logo haben wir exklusiv eine innovative 5G Antenne in unser Sortiment aufgenommen. Mit dem neuen 2 in 1 Konzept Antenne + Logo ist die transparente Antenne ein wahres Allround-Talent und bietet unfassbar viele Einsatzmöglichkeiten in Hotels, Restaurants, Einkaufszentren, Krankenhäuser, Büros u.v.m. Highlights der FTS Clear 5G Antenne mit Logo Alle Netze (Telekom, Vodafone, Telefónica u.v.m.) Transparente Antenne Extrem schlanke Bauform Deckenantenne für innen geeignet Mit Aufsteller für Schreibtisch verfügbar Inkl. LowLoss Antennenkabel Großer Frequenzbereich bis 6 GHz Gewinn über das gesamte Band von 3 dBi Einfache Montage der Innenantenne Vielfältige Verwendungsmöglichkeiten der FTS Clear 5G Antenne mit Logo Hergestellt wird die transparente Antenne mit der sogenannten Nano-Meshtechnologie. Je nach gewünschtem Logotyp und der benötigten Antennengröße, können die Preise individuell beim Hersteller angefragt werden. Die transparente Antenne mit Logo versorgt die Räume mit bestem Mobilfunkempfang von 2G - 5G und kann zudem beleuchtet werden. Dank des unauffälligen Designs fügt sich die Innenantenne dezent in jedes Wohnhaus ein. Auch für Smart Home Anwendungen und für LoRaWAN kann die transparente Antenne verwendet werden. Die 5G Antenne sorgt für die gleichmäßige Verteilung des Signals im Raum sowie für die Verbesserung der Reichweite. Hinweisschild, Wegweiser, Logo Verstärker Antenne 5G auf allen Bändern einschließlich 3400-3800MHz GSM und 3G LoRaWAN, Sigfox, XBee, RFID, Z-Wave alle Funkdienste zwischen 617 und 6000 MHz Einsatzmöglichkeiten der FTS Clear 5G Antenne mit Logo(© FTS Hennig) Technische Daten der FTS Clear 5G Antenne mit Logo Elektrische Daten Antennentyp Mobile Rundstrahlantenne Antennengewinn 3 dbi Frequenzbereich 617 MHz bis 6000 MHz Öffnungswinkel ca. 360° Impedanz 50 Ohm VSWR Zu dem Messprotokoll Mechanische Daten Abmessungen (B x H x T) 150 mm x 143 mm x 2 mm Sockel (B x H x T) 50 mm x 120 mm x 55 mm Material Kunststoff Schutzart Innenbereich Farbe (Verschraubung) Weiß Anschluss SMA Betriebstemperatur -40 °C ~ 70 °C Die angegebenen mechanischen Daten stellen das Standardmaß und eine Orientierungshilfe dar. Je nach Dimension der Bedruckung können sich die Maße ändern. Die Logo Antenne wird nach Bedruckungsgröße individuell gefertigt, sei es als Hinweisschild für einen Notausgang oder als SmartHome Antenne für den Eingangsbereich eines Gebäudes. Montage der Antenne Montagearten Verschraubung in der Decke, Wand oder Aufsteller Lochdurchmesser 25 mm Lieferumfang und Dokumentation FTS Clear 5G Antenne mit Logo Anschlusskabel mit SMA Stecker

Ersatznetzteil für Mini Amplitec Repeater Mit diesem Steckernetzteil kann der Mini Amplitec Repeater wieder mit Betriebsspannung versorgt werden. Mit den 5 Volt und 4 Ampere besitzt dieses Netzteil eine höhere Leistung als das original Netzteil. Damit soll für einen längeren Halt gesorgt werden. Hauptmerkmale des Netzteils Eurosteckernetzteil mit 5V und 4 A Leistung Überlastschutz durch Abschalten (Hiccup), auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung Isolationsklasse II auch für Anwendungen aus der Medizintechnik geeignet Technische Daten des Netzteiles Ausgangsstrom (max.) 4 A Ausgangsspannung 5 V Eingangsspannung 110 V/AC | 230 V/AC Kabellänge 1,2m Anschluss Ausgang Hohlstecker 5,5/2,1 Abmessungen (L x B x H) 79 x 54 x 33 mm Einsatzort Innenbereich / mobil / stationär Anwendung FTS 96121 und FTS 96122 Datenblätter / Dokumente Datenblatt Netzteil Mini Amplitec Repeater

N-Stecker / N-Stecker Repeater Spezialkabel Mit diesem Spezialantennenkabel können umfassende Innenantennen Strukturen aufgebaut werden. Das Repeater Verbindungskabel wird zum Anschließen der Splitter und Innenantennen benötigt. Für größere verwinkelte Gebäude oder über mehrere Etagen gehende Objekte werden oft mehr als eine Innenantenne für den Repeater benötigt. Das aufbereitete Signal wird über Splitter verteilt. Das hier verfügbare fertig konfektionierte Antennenkabel verbindet den Repeater mit dem Splitter und den Splitter mit den Deckenantennen. Spezialkabel für beste Inhaus-Versorgung In verschiedenen Längen verfügbar Kabelqualität wird der Kabellänge angepaßt Individuelle Fertigung ohne Zusatzkosten Verwendung von neuem Mantelmaterial Entspricht den neuen Brandschutzverordnungen Die Kenndaten der Koaxialkabel FTS-H 200 FRNC, FTS-H 300 und FTS-H 400 finden Sie direkt bei den Kabeltypen. Unabhängig davon garantieren wir technisch einwandfreie Konfektionierung der Antennenkabel. Mit der Umstellung der Koaxialkabeltypen auf Halogenfreies Kabel bzw. FRNC Kabel werden wir nun den aktuellen Brandschutzverordnungen gerecht. In öffentlichen Gebäuden müssen halogenfreie Kabel verwendet werden, in privaten Häusern sollten sie verwendet werden. Halogene sind giftige Gase, die im Brandfall austreten würden. Die neuen Kabel sind zusätzlich flammhemmend. Ein Brand würde durch die Kabel nicht weiter verbreitet werden. Welcher Kabeltyp sollte verwendet werden. Die Kabeltypen H200, H300, H400 entsprechen unterschiedlichen Querschnitten. Aus dem Durchmesser ergeben sich unterschiedliche Dämpfungswerte. Das H200 ist das dünnste Kabel (5mm). Für diese Anwendung sollte die längste Strecke nicht über 10m liegen. Das FTS-H 300 Kabel wird bis 20m verwendet und das H400 bis 50m längste Kabelstrecke. Dämpfungswerte der Koaxialkabel Frequenz in MHz 10 100 500 1000 2000 2400 3000 4000 5000 6000 FTS-H 200(dB/100m) 5mm Kabel 2,9 10,7 25,9 34,7 49,3 54,4 67 73 87 93 FTS-H 300(dB/100m) 7mm Kabel 2,4 6,9 16,2 23,7 35 39,2 45 54 62,7 71,4 FTS-H 400(dB/100m) 10mm Kabel 1,2 4,0 9,6 14,2 21,2 23,6 26,7 31,1 35,2 39

MultiMode Verstärker: 5 Band Kabelverstärker für alle Frequenzen Mit diesem 5-Band-Compenser können Verluste bei langen Kabelstrecken oder der Verteilung über große Flächen im Inneren von Gebäuden und Hallen aufgehoben bzw. kompensiert werden. Der Kabel-Verstärker arbeitet in allen europäischen Frequenzen - von GSM (2G) über UMTS (3G) bis LTE (4G). Ihre Vorteile mit dem 5 Band Compenser Für alle aktuellen Mobilfunkbänder in Europa Dämpfungsausgleich von bis zu 15 dB im Download Keine Störung der Netzbetreiber Uplink Sendeleistung wird nicht erhöht Äußerst lange Kabelstrecken möglich Einsatzgebiete des 5 Band Kabel Verstärkers Der MultiMode-Verstärker ist einerseits sehr leistungsstark, minimiert aber gleichzeitig die Gefahr einer Beeinflussung der Hauptnetze, denn die Leistung kann sehr genau reguliert werden. In der Praxis kommt der 5-Band-Kabelverstärker in folgenden Fällen zum Einsatz: Optimierung von Repeateranwendungen Große Gebäude, mit vielen Etagen und großen Flächen je Etage, erfordern viele Innenantennen und Verteiler. Neben den Kabelstrecken selbst, die enorme Verluste produzieren, verringert jeder Splitter und die angeschlossene Innenantenne den Signalpegel auf der Leitung. Bisher mussten daher separate Repeater Außenantennen für unterschiedliche Gebäudeteile verbaut werden, da die Leitungslänge limitiert war. Somit stieg auch das Risiko einer Beeinflussung der Haupt-Netze. Mit geringem Aufwand können nun große Leitungslängen realisiert und Kosten eingespart werden. Störungen der Netze können zudem noch besser vermieden werden. Inhausversorgung über passiven LTE Antennenkoppler Der LTE-Antennenkoppler zum Anschluss von Smartphones an eine Antenne musste bis jetzt ausschließlich mit der Energie der Außenantenne auskommen. Koppelverluste von ca. 10 dB und Kabelverluste von 3 - 5 dB nahmen den Antennenkoppler daher, je nach Anforderung und Ausgangslage, die Attraktivität. Nun können die Verluste über alle 5 Mobilfunk-Bänder kompensiert und das Antennensignal zu 100 % an das Smartphone übergeben werden. Kabelverluste zwischen Antenne & Router kompensieren Außenantennen müssen möglichst weit oben am Gebäude oder an einem Mast montiert werden. Wenn der Router nicht in unmittelbarer Nähe steht (max. 10 - 15 Meter), braucht man schon äußerst dämpfungsarme Kabel (FTS-H 400 oder Ecoflex 10), damit der Gewinn der Antenne nicht auf den Weg zum Router verloren geht. Wenn die Strecke länger als 15 Meter ist, kann ggf. ein Kabelverstärker auch hier das Mittel der Wahl sein. ABER: LTE-Router nutzen die MIMO-Technologie, benötigen also zwei Antennen und damit auch zwei Verstärker. Dies führt nicht nur zu immensen Investitionskosten, sondern ist vor allem technisch nicht ohne weiteres möglich. Bis also die 5-Band-Kabelverstärker weiterentwickelt und diese technischen Probleme gelöst wurden, kommt der MultiMode-Verstärker also für diese Anwendungen nicht in Frage! Technische Daten des 5 Band Compensers Elektrische Eigenschaften Frequenzband B20 B8 B3 B1 B7 Frequenz Uplink 832 ~ 862 MHz 890 ~ 905 MHz 1710 ~ 1785 MHz 1920 ~ 1980 MHz 2500 ~ 2570 MHz Frequenz Downlink 791 ~ 821 MHz 935 ~ 950 MHz 1805 ~ 1880 MHz 2110 ~ 2170 MHz 2620 ~ 2690 MHz Ausgangsleistung Uplink 0 ± 2 dBm Ausgangsleistung Downlink 15 ± 2 dBm Gewinn (Uplink und Downlink) 25 ± 2 dB VSWR ? 2.5 Intermodulation ? -36dBm (Output = 0 dBm) ? -36dBm (Output = 0 dBm) ? -30dBm (Output = 0 dBm) ? -30dBm (Output = 0 dBm) ? -30dBm (Output = 0 dBm) Störstrahlung 9 KHz~1 GHz ? -36 dBm Störstrahlung 1 GHz~12.75 GHz ? -30 dBm Verzögerungszeit ? 1 ?s Spannungsversorgung Spannungszufuhr Strombuchse Netzspannung Netzteil 100 V ~ 240 V?50 Hz Betriebsspannung 5 V, 3 A Mechanische Eigenschaften Montage Wandmontage Material Gehäuse Aluminium Größe (B x H x T) 160 x 202 x 45 mm Gewicht 2,0kg Anschlüsse N (female) Schutzgrad IP40 Arbeitstemperatur -10 C° ~ +55 C°

Die kleine kompakte Innenantenne kann für Repeateranwendungen von 700 MHz bis 6 Ghz verwendet werden. Mit dem Montagehalter kann die Antenne problemlos an Decken und Wänden montiert werden. Mit dem N-female Anschluss ist die Antenne kompatibel zu anderem Zubehör für Repeater. Vorteile der 5dBi Innenantenne Klein und kompakt Kann überall montiert werden Anschlussfertig für Repeaterverbindungsleitungen Kann auch direkt in die Decke geschraubt werden Technische Daten der Repeater Innenantenne Elektrische Daten Frequenzbereich 0,7 bis 6 GHz Antennengewinn 3 bzw. 5 dBi Antennentyp Rundstrahlantenne Bandbreite 5.3 GHz Öffnungswinkel 360° Impedanz 50 ‎Ω Polarization vertikal VSWR besser 1,5 VSWR der Repeater Innenantenne VSWR der Repeater Innenantenne FTS 96087(© FTS Hennig) Mechanische Daten der Antenne Abmessungen (H x D) mm 8 x 4 cm Material ABS weiß Gewinde M12 Mutter seitlich geschlitzt Betriebstemperatur -20 °C ~ 70 °C Gewicht 30 g Anschluss 10cm RG174 mit N-female Montage der Antenne Montagehalter 6 x 6 x 6 cm Material Aluminium Pulverbeschichtet weiß

Wilkinson Splitter für Verteilungen Damit an einem Verstärker mehrere Innenantennen angeschlossen werden können, ist es notwendig das Signal definiert aufzuteilen. Dafür werden Splitter in den verschiedenen Aufteilungsformen verwendet. Microstrip Splitter Sehr großer Frequenzbereich möglich Sehr großer Temperaturbereich Sehr gute Verarbeitung Technische Daten 2 Way Microstrip Splitter Typ SN50-2N Frequenzbereich 698 - 2700MHz Abgangsdämpfung/Aufteilung <=3,4 dB VSWR ≤1.30:1 Isolation untereinander >20 dB Stecker-Typ N female Leistung maximal 50 W Impedanz 50 Ohm Temperaturbereich -35℃~60℃ Technische Daten 3 Way Microstrip Splitter Typ SN50-3N Frequenzbereich 698 - 2700MHz Abgangsdämpfung/Aufteilung <=5,4 dB VSWR ≤1.35:1 Isolation untereinander ≥18dB Stecker-Typ N female Leistung maximal 50 W Impedanz 50 Ohm Temperaturbereich -35°~60° Technische Daten 4 Way Microstrip Splitter Typ SN50-4N Frequenzbereich 698 - 2700MHz Abgangsdämpfung/Aufteilung ≤6.8dB VSWR ≤1.35:1 Isolation untereinander ≥18dB Stecker-Typ N female Leistung maximal 50 W Impedanz 50 Ohm Temperaturbereich -35°~60° Technische Daten 6 Way Microstrip Splitter Typ SN50-6N Frequenzbereich 698 - 2700MHz Abgangsdämpfung/Aufteilung ≤9dB VSWR ≤1.4:1 Isolation untereinander ≥18dB Stecker-Typ N female Leistung maximal 50 W Impedanz 50 Ohm Temperaturbereich -35°~60° Für einfache Anwendungen können Sie auch die Antennensplitter für Repeater verwenden.

Antennensplitter für Repeater Mit den Antennenverteilern, Antennenkopplern oder Antennensplitter können mehrere Innenantennen an einen Repeater angeschlossen werden. Durch die dezentrale Montage der Innenantennen können größere Areale, die durch Wände und Decken getrennt sind, gleichmäßig mit dem Mobilenetz versorgt werden. Die Vorteile des Antennensplitters Antennensplitter als 2, 3 oder 4 Wege Splitter verfügbar Viele kleine Innenantennen können angeschlossen werden Gleichmäßige Versorgung der Räume möglich Reduzierung der Strahlung auf ein Minimum Technische Daten Frequenzbereich 800-2100 MHz Anschlüsse N-male Durchgangsdämpfung 2-Wege Splitter 3,4 dB 3-Wege Splitter 5,4 dB 4-Wege Splitter 6,8 dB Alternativ können Sie auch die Wilkinson Teiler verwenden.

Antennenkoppler für Stichleitungen Mit diesem Resistorkoppler können Innenantennen für Repeater in Reihe als Stichleitung angeordnet werden. Mit den klassischen Antennensplittern werden die Antennen Sternförmig angeschlossen. Liegen die zu versorgenden Räume aber in Reihe, wie auf einer Kette aufgereiht, so empfiehlt sich die Versorgung über eine Stichleitung Ihre Vorteile mit Resistor Antennenkoppler Arbeitet in Sende- und Empfangsrichtung 10dB, 15dB, 20dB Auskoppeldämpfung Im soliden Metallgehäuse mit N-Buchsen Arbeitsbereich: 690 bis 2700Mhz Impedanz 50 Ohm

Deckenantenne für Repeateranwendungen 3dBi Diese Antenne wird zur Indoor-Versorgung via GSM-, UMTS- oder WLAN-Repeatern verwendet. Über diese Antenne wird das verstärkte Signal wieder abgegeben. Diese kleine dezente kegelförmige Antenne wurde speziell für die drahtlose Breitbandkommunikation mit hoher Leistung ausgelegt. Da der Antennenhauptkörper aus Edelstahl gefertigt wurde, ist die Antenne beständig gegen Säure und Laugen bzw. ist gegen Salznebel stabil. So kann die Antenne zuverlässig am Strand, Hafen, Dock oder anderen kritischen Umgebungen arbeiten. Besonderheiten der Indoor Antenne Für GSM und UMTS und WLAN 2,4GHz bestens geeignet Einfache Installation in Decken Mit der 360° Abdeckung werden große Räume versorgt Unempfindlich gegenüber Interferenzen in Gebäude Für Bürogebäude zur Hotspot Versorgung Elektrische Eigenschaften Typ Innen - Decken - Antenne Netze GSM 900 / GSM 1800 / UMTS / WLAN 2,4GHz Netzbetreiber Vodafone, Telekom, Telefonica Frequenzen 790 - 3000 MHz Leistung 3dBi Gewinn Stehwelle kleiner 1,4 über den gesamten Bereich Öffnungswinkel H 360° Öffnungswinkel V 55° Polarisation Vertikal Arbeitstemperatur -40°C bis +60°C Umgebungsfeuchtigkeit 5% -95% HF Anschluss Buchse N female Größe Durchmesser 165 mm Durchmesser Bohrung 15 mm Höhe der Kappe 95 mm Material Gehäuse ABS weiß / Edelstahl

Mobilfunk Combiner - Eine Antenne für alle Mit dem Combiner können mehrer Sender und Endstufen an einer Antenne zusammengeschaltet werden. Die Sender der Router oder Repeater arbeiten unabhängig von einander. Die Ausgänge sind entkoppelt. Mit dem erweitertem Frequenzbereich von 600 bis 6000 MHz können die Combiner von FTS Hennig für alle Mobilfunkanwendungen genutzt werden. Mit Combinern können mehrer LTE Router in einem Haus an nur einer Antenne betrieben werden. Bei dem Betrieb von Repeatern können mehrere Repeater unterschiedlicher Frequenzbereiche an einer Antenne angeschlossen werden. Ihre Vorteile mit Combinern von FTS Hennig extrem großer Arbeitsbereich: bis 6 GHz Kosten- und Zeitreduzierung Geringerer Montageaufwand Optische Verbesserung, da weniger Antennen Zusammenschaltung von mehreren Repeatern möglich Fertigung in Deutschland Die Combiner sind in verschiedenen Modellen erhältlich. Für LTE werden in jedem Antennenzweig ein Combiner benötigt. Die 2fach, 3fach und 4fach Combiner können miteinander kombiniert werden. So entstehen 5fach oder 6fach Leistungsteiler. Bei der Zusammenschaltung von Repeatern werden vor den Repeatern in Outdoor-Richtung Combiner eingesetzt und hinter den Repeatern in Indoor-Richtung ebenfalls. Technische Daten der Combiner und Verteiler von FTS Hennig Allgemeine Merkmale der Combiner LTE - Version Frequenzbereich 600 - 2700 MHz HF-Belastbarkeit Summe 25 W Material Aluminium Gehäuse mit Montageplatte Stecker / Anschlüsse N - female Allgemeine Merkmale der Combiner 5G - Version Frequenzbereich 600 - 6000 MHz HF-Belastbarkeit Summe 25 W Material Aluminium Gehäuse mit Montageplatte Stecker / Anschlüsse N - female Details der einzelnen Modelle der Combiner 2fach Leistungsteiler Verteilerdämpfung 3 dB Einfügedämpfung 0,3 dB Entkopplung >25dB 3fach Leistungsteiler Verteilerdämpfung 4,8 dB Einfügedämpfung 0,4 dB Entkopplung >25dB 4fach Leistungsteiler Verteilerdämpfung 6 dB Einfügedämpfung 0,5 dB Entkopplung >25dB
