LTE Antennen im Test: Der ultimative Vergleich!

Der Antennengewinn & "Die beste LTE Antenne"

Die Tooltip IconWeitere Informationen zur Leistung finden Sie in unserem Mobilfunk-Lexikon sowie in unserem Blog.und der Tooltip IconDetails zum Gewinn einer Antenne erfahren Sie in unserem Lexikon.jeder Antenne, unabhängig vom Antennen-Typ und dem Mobilfunk-Standard (LTE Netz, UMTS & Co.), wird bedingt durch die Bauform und die verwendeten Materialien. Doch woraus resultiert der Antennengewinn und wie findet man die beste Antenne für den jeweiligen Anwendungsfall und den optimalen LTE Empfang? Wie unterscheidet man beim Kauf im Internet zwischen preiswerten Qualitätsprodukten und minderwertiger Billigware? Welchen Angaben kann man trauen und welche sollte man kritisch hinterfragen? Ihre Mobilfunk-Spezialisten von FTS Hennig bringen Licht ins Dunkel.


1. Ihre Mobilfunk Experten testen & vergleichen für den besten LTE Empfang

Dieser Beitrag liegt uns ganz besonders am Herzen. Schon seit geraumer Zeit beobachten wir, dass immer mehr minderwertige LTE Antennen im Internet mit zweifelhaften Angaben ausgezeichnet und zu völlig irrwitzigen Preisen verkauft werden. Gleichzeitig fällt es seit jeher vielen Kunden schwer, in der Flut an Angeboten und Versprechen die wichtigen Informationen von den unwichtigen (und ggf. unwahren) zu unterscheiden. Die technischen Details dann auch noch in vollem Umfang zu verstehen und die passende wetterfeste Antenne zu finden, wird für viele zu einer Odyssee.

Als Gegengewicht hierzu stellen wir in unserem Labor regelmäßig aktuell erhältliche LTE-Antennen auf die Probe und bewerten diese in Bezug auf Preis, Leistung und Verarbeitung. Ob Sie nun Computer, Fernseher, Tablet & Co. daheim oder ein ganzes Unternehmen - egal ob Büro oder Industriehalle - mit Mobilfunk versorgen möchten: Wir helfen Ihnen mit diesem Vergleich dabei, Ihre individuelle Situation richtig einzuschätzen und die zur Verfügung stehenden LTE-Antennen und LTE Empfänger zu beurteilen.

Wir sprechen dabei aus Erfahrung und beziehen uns auf transparente und objektive Messwerte - nicht auf Hersteller-Angaben oder Rezensionen aus dem Internet.

Um wirklich aussagekräftige Ergebnisse erzielen und die Antennen vergleichen zu können, braucht jeder LTE Antenne Test einen einheitlichen und reproduzierbaren Versuchsaufbau. Es braucht immer mindestens eine bekannte Referenzantenne - 2 oder 3 sind natürlich noch besser - und sowohl die Kabel als auch die nachfolgende Hardware (LTE Router mit externer Antenne / LTE Empfänger / Repeater / Koppler) muss baugleich sein. Wenn dieser Rahmen definiert ist, wird nicht nur der theoretisch maximal mögliche Gewinn ermittelt, sondern der Gewinn wird je Frequenzbereich untersucht und bewertet. Eine Breitbandantenne, die z.B. einen Gewinn von 6 dBi nur bei 800 und 1800 MHz erreicht, bei den höheren Frequenzen aber nur 3 oder 4 dBi erzielt, spielt qualitativ nicht in der gleichen Liga wie eine LTE MIMO Antenne, die stabil über alle Frequenzen den gleichen Gewinn liefert. Hier ist entsprechend der Netzabdeckung die Nutzung einer speziell konstruierten LTE Antenne 1800 MHz bestens geeignet. Die externe LTE Antenne Turbo Boost 1800 mit 11dBi wurde extra für diese Herausforderungen gefertigt.

Neben den physikalischen Eigenschaften des "Innenlebens" einer Mobilfunk-Antenne, gibt es natürlich auch bei den Modellen, Gehäusen, den Kabelanschlüssen und der Verarbeitung große qualitative Unterschiede. Eine Außenantenne, deren Gehäuse z.B. nicht witterungsbeständig ist, wird Ihnen nicht lange Freude bereiten - auch wenn sie wirklich sehr günstig gewesen ist.


Messplatz im Labor von FTS Hennig

Messplatz im Labor von FTS Hennig © FTS Hennig


1.1 Eine kleine Fibel zum Thema externe LTE Antennen

Wenn keine Anbindung via DSL, Kabel oder Satellit zur Verfügung steht, muss auf den Mobilfunk (etc.) zurückgegriffen werden, um mit Smartphone, Tablet und Co. per LTE Router mit externer Antenne ins Internet zu kommen. Viele Unternehmen nutzen LTE Empfänger auch zur Absicherung ihrer Versorgung und betreiben ein zweites Netzwerk parallel zur z.B. kabelgebundenen Erstversorgung.

Seit dem Mobilfunkstandard der 4. Generation (4G = ) sind via Funk auch konkurrenzfähige Übertragungsraten möglich. Um auf diese Weise eine stabile und ausreichend schnelle Verbindung herstellen zu können, reichen aber je nach Abstand zum nächsten Sendemast und Lage des eigenen Standorts die Mobilfunkrouter nicht aus - also muss ein LTE Router mit externer LTE Antenne her. Alle weiterführenden Informationen zu Mobilfunkantennen erhalten Sie im Blog und im Lexikon. Alle Produkte finden sie hier. und ggf. sogar ein Verstärker angeschafft werden.

Eine externe LTE Antenne nimmt das Signal an einer Stelle mit ausreichend starkem LTE Empfang in gebündelter Form auf (Antennengewinn) und durch ein möglichst dämpfungsarmes Antennenkabel mit passendem Stecker (SMA, TS9, etc.) (50 Ω Koaxialkabel) wird dieses Signal an den Router, LTE Empfänger oder ggf. an den Repeater (LTE Repeater Test) transportiert. Wie wir weiter unten noch genauer ausführen, gibt es verschiedene Bauformen, welche je nach Anwendungsfall mehr oder weniger gut geeignet sind.

Der optimale Montageort (möglichst weit oben) und die Länge des Kabels (möglichst kurz) müssen gegeneinander auf- und abgewogen werden. Mit jedem Meter Kabel geht Signalstärke aufgrund der Dämpfung. Die Reibung innerhalb eines Antennenkabels führt zu Übertragungsverlusten. Diese Reibung wird als Dämpfung bezeichnet. Mehr erfahren! verloren. Im schlimmsten Fall nimmt also eine leistungsstarke Antenne hoch oben am Mast ein optimales Signal auf, doch am Router und LTE Empfänger kommt kein ausreichend starkes Signal mehr an, weil der Kabelweg zu lang ist.

WICHTIG: Antennen können nicht zaubern! Selbst die stärkste LTE Verstärker Antenne kann keine Empfangsverbesserung bringen, wenn sie an einer Stelle ohne Empfang positioniert oder nicht ordnungsgemäß montiert und angeschlossen wurde. Erfahren Sie mehr zum Thema Signalverstärker, GSM Repeater und LTE Repeater Test im großen FTS Hennig Ratgeber für LTE Repeater.

Die besten LTE Antennen für jeden Anwendungsfall

MIMO Fahrzeugantenne (LTE / 5G)
MIMO Fahrzeugantenne für LTE, 5G & Co. Mit der LPAM-BC3G-26-3SP Breitbandantenne erhalten Sie eine…



(4.9/5)
59,83 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-3 Tage

Art..Nr: FTS 96031
FTS Complete MIMO LTE Allbandantenne
Günstige MIMO LTE Breitbandantenne für alle Netze Dank HSPA und LTE werden wir heute weltweit mit mobilem…



(4.9/5)
79,00 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-3 Tage

Art..Nr: FTS 95863
FTS Complete MAX LTE MIMO XPOL Breitbandantenne
FTS Complete MAX: günstige LTE Breitbandantenne Die FTS Complete MAX Breitbandantenne erzielt über die ges…



(4.9/5)
131,99 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-3 Tage

Art..Nr: FTS 95835

ACHTUNG: Es gibt nicht "die eine beste LTE Antenne"! Je nach Anwendungsfall müssen Bauform, Leistung & Co. entsprechend gewählt werden. Diese 3 beliebten Modelle zeigen sehr anschaulich, wie breit das Feld leistungsstarker Antennen ist - und wie unterschiedlich hoch die Kosten ausfallen können.


1.2 Abgrenzung zwischen ehrlicher Beratung & Täuschung

Da dieser Bedarf natürlich gedeckt werden will und die Mehrheit der Bevölkerung mit der Mobilfunktechnik nicht sonderlich vertraut ist, versuchen sich einige zweifelhafte Anbieter im Kampf um die besten Preise mit minderer Qualität durchzusetzen. Das allein ist schon zweifelhaft genug, doch wenn dann auch noch falsche Angaben gemacht werden, wird es für den Kunden langsam kritisch - Frust und Reklamationen sind häufig vorprogrammiert. Damit jeder unserer Leser falschen Angaben in Zukunft nicht mehr schutzlos ausgeliefert ist, bieten wir Ihnen mit diesem Beitrag eine Entscheidungshilfe an.

Zur Klarstellung: Wir verurteilen nicht pauschal alle Antennen im Niedrigpreis-Sektor. Wenn eine externe LTE Antenne weniger Leistung bringt und daher für weniger Geld zu haben ist, hat diese auch ihre Daseinsberechtigung. Wenn allerdings mit fantastischen Werten geworben wird, grenzt das nicht selten an Betrug am Kunden. Uns als leidenschaftliche Techniker stört vor allem die Vorspiegelung falscher Tatsachen!

Selbstverständlich gibt es dabei auch die Kehrseite: Überdimensionierte LTE Empfänger und LTE Antennen zu enorm hohen Preisen zu verkaufen, obwohl der Kunde bzw. die Kundin diese Leistung gar nicht braucht, kann ebenfalls nicht guten Gewissens als Service bezeichnet werden. Ist der anliegende Empfang ausreichend gut und muss nur stabilisiert bzw. leicht verbessert werden, kann ein günstiger LTE Empfänger bzw. eine LTE Antenne außen mit weniger Leistung auch die bessere Wahl sein und die Finanzen schonen.

Aus diesem Grund listen auch wir eine kleine Auswahl günstiger Mobilfunk-Antennen in unserem Sortiment - aber eben auch mit realen Angaben zum Antennengewinn!


Preiswerte Qualitätsantenne oder minderwertige Billigware?

Preiswerte Qualitätsantenne oder minderwertige Billigware? © FTS Hennig


Zusammenfassung: Wie vergleichen wir LTE Antennen?

Der LTE Antennen Test zeigt, die Antennen müssen odrnungsgemäß an einem Standort montiert werden, an dem Empfang vorhanden ist (hoch oben!). Dort nehmen diese das Signal gebündelt auf und es wird mit dämfungsarmen Antennenkabeln (möglichst kurz!) weitertransportiert.

Um LTE Antennen vergleichen und für den eigenen Anwendungsfall die beste Antenne finden zu können, braucht es zuverlässige und vergleichbare Daten. Je differenzierter und umfassender diese vorliegen, desto besser kann man entscheiden.

Der Niedrigpreis-Sektor ist hart umkämpft. Erstaunlich viele Anbieter machen Angaben zu ihren Produkten, die schon allein aus physikalischer Sicht einfach nicht der Wahrheit entsprechen können. Deshalb kann es mitunter sehr schwer fallen, preiswerte Qualitätsprodukte von schlichtweg minderwertiger Billigware zu unterscheiden.


2. Grundlagen des Antennenaufbaus

Der wichtigste Parameter für die Konstruktion einer Antenne ist die Netzabdeckung und die Frequenz, also der Bereich im elektromagnetischen Spektrum, in dem die Antenne arbeitet. Eine Antenne muss immer mit der Nutzfrequenz in Resonanz stehen. LTE Antennen arbeiten bisher in den Frequenzbereichen 800 MHz, 1800 MHz und 2600 MHz. Seit der letzen Frequenzauktion der Bundesnetzagentur stehen den Netzbetreibern noch Frequenzen bei 700 MHz, 900 MHz und 1500 MHz zur Verfügung. Diese Frequenzbänder werden bisher aber noch nicht bzw. nur bedingt zur Mobilfunk-Übertragung genutzt.

Zur Veranschaulichung betrachten wir zunächst das LTE-Band bei 800 MHz, also liegt in diesem Frequenzbereich auch unsere Nutzfrequenz auf die wir uns beziehen.

Die Wellenlänge Lambda beträgt bei 800 MHz 37,5 cm. Lambda-Viertel (?/4) ist für jeden Antennenbauer ein besonders wichtiger Wert, da die Spannung hier ein Maximum erreicht und der Strom gleich Null ist. Ein Abgleich auf die Resonanzfrequenz und Impedanz fällt dadurch sehr leicht. Deshalb arbeiten die Antennenkonstrukteure immer in Lambda-Viertel-Schritten. Die daraus resultierende Antennenkonstruktion sehen wir in der folgenden Grafik:


Aufbau der LTE Antenne

Grafik zum Aufbau der meisten LTE-Antennen im Gehäuse © FTS Hennig


Die einzelnen Strahlerelemente sind in einem frequenzabhängigen Abstand auf einer Reflektorfläche angebracht. Die Größe dieser Fläche spielt für den Gewinn und die Richtwirkung ebenfalls eine Rolle.

Zur einfachen Darstellung haben wir Quadrate gewählt. Einige Hersteller wie z.B. Kaser verwenden auch kreisförmige Elemente, wodurch sich der Platzbedarf verringert. Kleiner als 15 x 15 cm können die Strahler-Elemente trotzdem nicht werden, zudem sieht man einen deutlichen Überstand der Reflektorfläche. So kommt man auf eine Gehäusegröße von 230 x 215 x 60 mm. Eine solche LTE Antenne 800 MIMO bringt nicht nur theoretisch die 8-9 dBi, sondern auch in der Praxis.

Vergleichsmessungen ergaben sogar an 10 m Kabellänge 8 dBi Gewinn.

Wie die Grafik oben zeigt, kann die Leistung einer Antenne durch die Verdopplung der Antennenelemente gesteigert werden. Mit jeder Verdopplung erhöht sich der Gewinn um maximal 3dB. Durch Leitungen zwischen den einzelnen Elementen treten allerdings immer Verluste auf. Deshalb werden die 3dB nie vollkommen erreicht.

2.1 Hohe Leistung = Große Fläche

Wenn wir nun eine 15 dBi Antenne konstruieren, sieht es so aus wie in der nächsten Grafik. Für die bessere Übersicht wurde für den LTE Antennen Test nur ein Antennenzweig dargestellt (Kein MIMO!)


Strahlerelemente der 15dBi Antenne

FAZIT: Große Leistung erfordert auch eine große Fläche! © FTS Hennig


Für 15 dBi benötigt man also 16 Einzelelemente oder 8 Doppelstrahler. Egal wie man es dreht, man braucht physikalisch die 50 x 50 cm. Will man dann sogar 21 dBi Verstärkung erreichen, benötigt man eine Fläche von 1 x 1 Meter!

Im Folgenden wird noch einmal der Zusammenhang zwischen dem Gewinn einer Antenne und der Größe dargestellt. Man kann erkennen, dass bei 800 MHz enorme Flächen benötigt werden. Die Darstellung der Einzelstrahler gegenüber dem Gewinn ist frequenzunabhängig allgemein gültig.


Grafik Gewinn zu Fläche un der Elemente

Zusammenhang zwischen Gewinn einer Antenne & Größe bzw. Anzahl der Elemente
© FTS Hennig


2.2 Was lernen wir dadurch über LTE Antennen?

Wir wollen Ihnen verdeutlichen, dass für eine bestimmte Leistung und den damit verbundenen Gewinn einer Antenne auch eine klar definierte Größe notwendig ist. Dem entgegen werden z.B. bei Amazon Antennen angeboten, die zum einen mit einer Gehäusegröße von "nur 180 x 320 x 30 mm" beworben werden und zum anderen „einen satten Leistungsgewinn von 15 dBi“ versprechen. Es funktioniert einfach nicht. Mobilfunktechnik ist Physik - keine Magie!

Auf Anfrage eines Kunden, ob der Händler 2 x 7,5 dBi für eine MIMO Antenne meine, wurden die 15 dBi bestätigt. Doch lediglich die 7,5 dBi sind für die Antennengröße realistisch - aber eben nicht mehr. Eine 15 dBi Antenne erfordert dagegen wesentlich mehr technischen Aufwand und kostet entsprechend auch mehr.

Hier wird also mit Leistung kokettiert, die niemals erfüllt werden kann. Solange mit dem tatsächlichen Antennengewinn genügend Signalstärke erreicht wird, fällt es dem Kunden ggf. nicht einmal auf, aber es handelt sich schlicht um Vortäuschung falscher Tatsachen!

Ironischerweise ist zumindest bei einigen Händlern allerdings kein Vorsatz bzw. böse Absicht zur Täuschung Ursache für die falschen Angaben. Viele Händler scheinen schlicht die Physik hinter den Angaben nicht zu begreifen und addieren Angaben munter zusammen - weil es ihnen logisch erscheint.

2.3 Unterschiede bei den Materialien

Neben der Größe und der Bauform (s. unten) spielen vor allem die verwendeten Materialien eine fundamentale Rolle. Wir wollen dies an einem Beispiel erklären: Wir von FTS Hennig fertigten selbst seit Jahren unter anderem 3G-Antennen. Es werden die Strahlertypen "Biquad" (eine 8) und "Doppelbiquad" (2 x 8) verwendet. Der Ursprung der Fertigung bestand in der Verwendung von starkem Kupferdraht. Dieser Draht ist absolut glatt und die Oberflächenleitung, wie in der Antennentechnik gefordert, funktionierte bestens.

Zum Vereinfachen der Produktion ließen wir die Elemente eines Tages durch Wasserstrahlschneiden aus Messingblech fertigen. Jedes Element glich hundertprozentig dem anderen. Die Oberfläche des Messingstreifens und vor allem die Schnittkanten bildeten aber keine homogene Oberfläche mehr. Wir erreichten nur noch ein Bruchteil der ursprünglichen Leistung. Also wechselten wir wieder schnell zur alten handwerklichen Fertigung zurück.

Nun haben wir im Laufe der Jahre schon so einige Antennen von anderen Herstellern getestet. In der Praxis verbirgt sich bei vielen Antennen unter den Plastegehäusen meist ausgestanztes Messingblech - für den Kunden unsichtbar. Nicht selten werden dann für die Abdeckung auch noch minderwertige Materialien mit einer geringen Lebensdauer verwendet. Soll die LTE Richtantenne im Außeneinsatz also wetterfest und vor der Witterung geschützt sein, sollte die Verkleidung aus einer entsprechend hochwertigen ABS-Plaste bestehen. Diesem Anspruch werden viele Billigantennen nicht gerecht - In der Praxis macht sich dies ärgerlicherweise oft erst nach längerer Zeit bemerkbar.


Zusammenfassung

800MHz LTE MIMO Antennen in einem Gehäuse von 30 x 30 cm können maximal einen Gewinn von 9 dBi je Empfangszweig erreichen. Alles andere ist technisch mit einer passiven Antenne nicht realisierbar!

Neben der Größe der Strahlerelemente spielen die verwendeten Materialien eine große Rolle!


3. Die besten Antennen im Test

Was grundlegend beim LTE Antennen Test beachtet werden muss, wurde bereits beschrieben (s. oben). Darüber hinaus muss allerdings auch beachtet werden, dass aufgrund unterschiedlicher Bau- und Funktionsweisen nicht alle Antennen miteinander verglichen werden können. Im Folgenden erläutern wir die wichtigsten Antennentypen.

3.1 LTE Richtantenne

LTE Richtantenne LAT 22

LTE Richtantenne LAT 22 © FTS Hennig

Die prinzipiell leistungsstärksten Antennen sind die logarithmisch-periodischen Richtantennen (es gibt auch noch weitere Richtantennen-Typen). Diese Antennen sind im mechanischen Aufbau wesentlich größer als z.B. die meisten Rundstrahlantennen und bringen daher schon grundlegend einen höheren Gewinn. Diese LTE Richtantennen sind zudem aber auch aufgrund ihrer Richtwirkung wesentlich effizienter. Auch hier kann zur Kostenoptimierung jedoch stark geschummelt werden - nämlich bei Material und Verarbeitung (s. oben). Zu den bekannten Antennen von Wittenberg, die aus blanken, offenen Aluminium bestehen, haben wir nun auch vollständig gekapselte, im Gehäuse verbaute, LogPer Antennen. Diese sind damit für Standorte am Meer geeignet.

Die besten LTE Richtantennen

LTE Allbandantenne LAT 58
Wittenberg LAT58 Breitbandantenne Mit der LAT 58 Richtantenne von Wittenberg kann der gesamte LTE Fre…



(4.9/5)
79,50 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: nicht mehr lieferbar

Art..Nr: FTS 96027
DUO Base 5G Antennenset
MIMO Richtantennenset für LTE und 5G DUO Base 5G Mit den leistungsstarken DUO Base 5G Antennen von FTS H…



(4.9/5)
149,10 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-3 Tage

Art..Nr: FTS 96172
Tipp
FTS Complete All | 5G Antenne
5G Antenne FTS Complete All für LTE, Highspeed 5G und zukünftiges 6G | 650 - 7000 MHz | 2x12dBi



(4.9/5)
197,00 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-3 Tage

Art..Nr: FTS 96220

Größe & Anzahl der Elemente ergeben die Leistung

Auch bei den logarithmisch-periodischen Antennen gilt: Mehr Elemente ergeben mehr Gewinn bzw. wenn weniger Elemente verwendet werden, muss mit weniger Gewinn gerechnet werden. Mit Blick auf einige Herstellerangaben wird nun deutlich: Wenn alle logarithmisch-periodischen Antennen den gleichen physikalischen Gesetzen unterliegen, werfen gewissen Unterschiede zwischen LTE-Antennen einige Fragen auf.

Wir stellen hier zur Veranschaulichung die LAT 56 Antenne von Wittenberg Antennen einer bei Amazon gekauften LTE Richtantenne gegenüber, welche bis zu 14 dBi Leistungsgewinn verspricht.


Eigenschaften
LTE Richtantenne Wittenberg LAT 56 "Amazon Antenne"
Frequenzbereich 790 MHz- 2600 MHz 790 MHz- 2600 MHz
Länge 98 cm 40 cm
Angegebener Gewinn 9 - 11 dBi je nach Frequenz 10 dBi
Erscheinungsbild Offene Bauweise >> alles sichtbar Antenne mit Plastik versteckt
Leistungsnachweise Ausbreitung- und Leistungsdiagramm vorhanden /

Bei der LTE-Antenne vom unbekannten Amazon-Verkäufer wird dem Kunden sogar ein Gewinn von "Gesamt: 20 dBi" suggeriert. Wir wissen, dass der Gewinn beider Antennen in Summe gemeint ist. Der Kunde weiß es aber nicht!


LTE Antenne LAT56

Es führt kein Weg an der Physik vorbei: Viel Leistung = Große Antenne! © FTS Hennig


Aber noch viel wichtiger: Kann denn die LTE Richtantenne die 10 dBi wirklich bringen? Die Antwort lautet: "NEIN!" Es können maximal 7 bis 8 dBi mit der besten LTE Antenne außen erreicht werden. Wenn die Antenne nur die halbe Länge aufweißt, können es auch nur halb soviel Elemente sein. Wenn wir davon ausgehen, dass die Antenne nur die halbe Leistung bringt, kann uns der niedrige Preis auch nicht mehr wundern. Aber dann sei dem Anbieter auch empfohlen, den Artikel entsprechend zu deklarieren und sich nicht mit fremden Federn zu schmücken.


Zusammenfassung

Der Gewinn und die Leistung einer LTE Außenantenne sind immer unmittelbar an die Strahlungsfläche gekoppelt. Große Leistung erfordert eine große LTE Antenne außen.


3.2 Rundstrahlantennen

Rundstrahlantennen haben gegenüber den Richtantennen einen klaren Vorteil: Sie müssen nicht oder zumindest nicht exakt auf das Signal ausgerichtet werden, da ihr horizontaler Öffnungswinkel 360° beträgt. Im Gegenzug unterliegen auch die Multi Rundstrahl Antennen den Regeln der Physik: Ihren deutlich größeren Öffnungswinkel erkaufen sie sich durch eine geringere Leistung. Die Tatsache, dass sie Signale aus praktisch jeder Richtung empfangen können, macht sie zudem empfindlicher für Interferenzen und sonstigen Signalstörungen.

In der Praxis versucht man Rundstrahlantennen nach Möglichkeit zu umgehen. Wenn dies nicht möglich ist (z.B. kein direkter Sichtkontakt zum Sendemast möglich), muss man eben in Bezug auf die Leistung Kompromisse eingehen.


3.3 Fahrzeugantennen und beste LTE Antenne Wohnmobil Test

Antennen für PKW, LKW, Bus, Wohnmobil oder Rettungswagen können grundlegend nur Rundstrahlantennen sein - schließlich bewegt sich der LTE Empfänger stetig. Eine Richtantenne LTE müsste also unablässig neu ausgerichtet bzw. nachjustiert werden. Zudem wird man unterwegs von Funkzelle zu Funkzelle weitergereicht, was ebenfalls nur mit Rundstrahlantennen (mehr oder weniger) fließend geschehen kann.


Die besten LTE Fahrzeugantennen

MIMO Fahrzeugantenne (LTE / 5G)
MIMO Fahrzeugantenne für LTE, 5G & Co. Mit der LPAM-BC3G-26-3SP Breitbandantenne erhalten Sie eine…



(4.9/5)
59,83 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-3 Tage

Art..Nr: FTS 96031

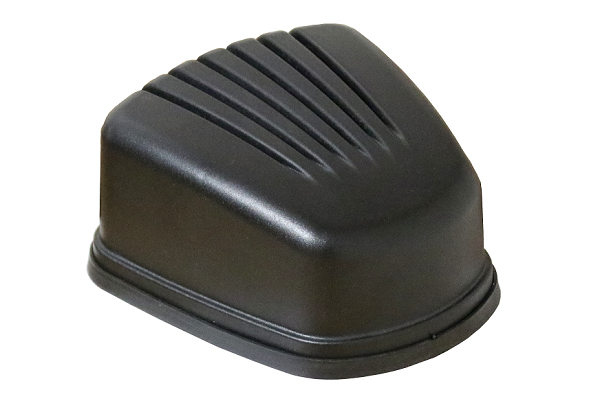

FTS Complete Car 5G Antenne
FTS Complete Car 5G Antenne für Wohnwagen oder LKW - für die Nutzung von WLAN und 5G im Fahrzeug - Einfache…



(4.9/5)
147,00 €
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 1-3 Tage

Art..Nr: FTS 96173

Idealerweise werden Fahrzeugantennen auf dem Dach verschraubt, doch es gibt auch Klebe- und Magnethaftantennen. Sowohl die auftretenden Kräfte während der Fahrt als auch die ästhetischen Anforderungen an moderne Fahrzeuge lassen nur recht kleine Designs der LTE Antenne für das Wohnmobil zu. Wie wir nun ja bereits wissen, geht ein hoher Antennengewinn mit entsprechend großer Fläche einher - also sind Fahrzeugantennen in Bezug auf die Leistung nicht "normalen" Rundstrahlantennen oder gar Richtantennen vergleichbar.

Preislich gibt es zudem teils riesige Unterschiede, da bei anspruchvolleren Fahrzeugantennen, neben LTE & Co., auch WLAN und GPS übertragen werden können.


3.4 Innenenantennen für flächendeckenden Empfang in Gebäuden

LTE MIMO Breitbandantenne FTS Complete Mobile

FTS Complete Mobile © FTS Hennig

Innenantennen sind in der Regel limitiert in ihrer Größe (wer will schon eine riesige Antenne im Wohnzimmer oder Büro hängen haben?). Allein deswegen hält sich die Leistung schon in Grenzen. Zudem dämpfen Gebäude die Funkwellen sehr stark - im Gebäude kommt also nicht mehr viel Pegel an. Um dennoch eine Empfangsverbesserung mit einer Innenantenne zu ermöglichen, haben wir von FTS Hennig die hauseigene Multi Antenne FTS Complete Mobile entwickelt, welche mittels Saugnäpfen am Fenster angebracht werden kann. Falls der Empfang an der Innenseite noch nicht gut genug sein sollte und kein LTE verfügbar ist, sollte ein LTE Router mit externer Antenne außen am Fenster montiert werden.

Für die Inhouse-Versorgung von Repeateranlagen kommen Innenantennen allerdings täglich zum Einsatz. Diese Rundstrahl Antennen dienen dann der gleichmäßigen Versorgung im Haus und nicht dem Bündeln der Mobilfunk-Signale aus der Ferne. Entsprechend sind Innenantennen der richtige Weg, wenn es um Themen wie Repeater-Anlagen, WLAN / WiFi und Smart Home geht. Erfahren Sie mehr zum Thema LTE Router mit externer Antenne und LTE Repeater Test, in unserem Verstärker Ratgeber.

Innenantennen im Test von FTS Hennig

Wir nahmen die Aufnahme der Logper LTE Antenne von Delock zum Anlass für Vergleichsmessungen mit verschiedenen Antennen. Wir nahmen hierzu unter anderem die 1,6dBi Mini Antene von Delock, eine FTS Complete Window (Breitband-Fensterantenne) und die UMTS-Antenne FTS 95714-N (beide von FTS Antennen) genauer unter die Lupe.

ACHTUNG: In diesem LTE Antenne Test agierten wir in nur einem Frequenzband, weshalb die Ergebnisse immer im Detail mit den Leistungstabellen der Antennen bewertet werden müssen! Nicht alle Antennen arbeiten in allen Frequenzbereichen und Antennen bringen auch häufig nicht die gleiche Leistung in den jeweils abgedeckten Bereichen!

Die Innenantennen wurden einzeln an einen UMTS Repeater angeschlossen und jeweils an der gleichen Stelle an der Decke befestigt. Das Messgerät befand sich zum Test unverändert an der gleichen Stelle im Raum.

Die 3 dBi Deckenantenne wurde noch alternativ etwas tiefer (20 cm) in den Raum gehängt, um den Unterschied in der Leistung solcher Antennen in Abhängigkeit zur Montage-Position festzuhalten. Die Breitband Fahrzeugantenne wurde einmal mit Gegengewicht (optimaler Betrieb) und einmal ohne Gegengewicht gestestet (einfacher Betrieb). Die Ergebnisse sahen im Detail folgendermaßen aus:

Indoor Antennen im Vergleich
Antenne Produkt-Nr. Vergleich Alternativ
Delock Logper Antenne 88808 -75 dBm
Delock 1,6dBi Antenne 88986 -75 dBm
Breitband Fensterantenne FTS 95830 -75 dBm
Breitband Fahrzeugantenne FTS 95818 -79 dBm (mit GG) -83 dBm (ohne GG)
OMNI A0069 V3 Rundstrahlantenne FTS 95887 -75 dBm
3dBi Decken Antenne FTS 95875 -75 dBm (Decke) -83 dBm (tief)
13dBi Antenne FTS 95735 -69 dBm
FTS Indoor Antenne FTS dBm 95714-N -63

Erkenntnis Nr. 1

Die Rundstrahlantennen der verschiedenen Hersteller sind in den Werten alle ähnlich und entsprechen dem avisierten Gewinn von 0 dB. Im Vergleich schnitt auch unsere Fensterantenne, welche auch als TS9 Antenne genutzt werden kann, positiv ab.

Erkenntnis Nr. 2

Die FTS Indoor Antenne 95714-N stach durch die Leistung heraus. Es muss den anderen Antennen zu Gute gehalten werden, dass es eine LTE Richtantenne für genau den getesteten Frequenzbereich wurde, aber die Antenne brachte mindestens die angegebenen 10,5 dBi Leistung.

Erkenntnis Nr. 3

Die 13,5 dBi Antenne zeigte sich wiederum nicht so erfolgreich: 6 dB schlechter als die FTS Indoor Antenne!

Erkenntnis Nr. 4

Obwohl wir aus unserer Erfahrung große Stücke auf die Firma Delock halten, mussten wir feststellen, dass die vom Hersteller angebenen 8 - 9 dBi Gewinn bei der logarithmisch-periodischen Antenne sehr optimistisch genannt werden müssen und eher dem Wunschdenken entspringen als realen Messwerten. Mit der 1,6 dBi Omniantenne und der Fensterantenne oder auch TS9 Antenne genannt, kamen wir auf identische Werte. Mit der FTS 95714-N waren es demnach immer mindestens 10 dB mehr.

Erkenntnis Nr. 5

Die OMNI-A0069-V3 Rundstrahlantenne, die bis dato für kritische Innenbereiche angeboten wurde, scheidet weitesgehend aus, da es schlicht bessere und dafür preiswertere Antennen für Innenanwendungen gibt.

Erkenntnis Nr. 6

Bei der 3dBi Decken Antenne wirken sich wenige Zentimeter in der Montagehöhe schon sehr stark auf die wirksame Strahlungsfläche aus. In unserem Fall brachten 20 cm Höhenunterschied schon 8 dB. Deshalb werden wir diese Antenne zukünftig nur noch in Hallen und Räumen mit sehr hohen Decken einsetzen.

Erkenntnis Nr. 7

Wenn Fahrzeugantennen oder Magnethaftantennen ohne das benötigte Gegengewicht (Erdpotential) betrieben werden, fehlt es an Leistung. Diese Information scheint häufig von Verkäufern nicht eindeutig an Kunden vermittelt zu werden. Fahrzeugantennne und Magnethaftantennen eignen sich also nur bedingt zur Installation im Indoor-Bereich!

Erkenntnis Nr. 8

Die klassische 3 dBi Indoor Antenne kann von uns nur noch für sehr hohe Decken und Hallen angeboten werden, da der Abstrahlwinkel einfach zu klein ist. Bei normalen Raumhöhen empfiehlt sich die 1,6 dBi Antenne von Delock.

Zusammenfassung

Je nach Anwendungsgebiet und genutztem Frequenzband unterscheiden sich Mobilfunk-Antennen in ihrer Leistung. Dennoch gibt es leistungsstarke Antennen, die sich im direkten Vergleich klar von Konkurrent-Produkten absetzen und im Zweifelsfall die bessere Wahl sind. Qualität hat dann aber eben auch seinen Preis

Wie immer gilt allerdings: Pauschale Aussagen sind nie zuverlässig! :-D


BONUS: 800 MHz LTE Antennen im Test

Eine weitere LTE Verstärker Antenne, die wir uns bereits 2016 genauer angesehen haben, ist ebenfalls eine Breitbandantenne und stellt eine Mischung aus logarithmisch periodischer Antenne und einer dar. Auf dem Modell Etikett sind 14 dBi gedruckt und mit 14 dBi wird die LTE Antenne auch beworben. So sieht es der Kunde. Unser Test zeigt es jedoch unmissverständlich auf: Es sind nur 7 dBi je Empfangszweig. Ihr gegenüber gestellt haben wir zum Vergleich die novero Dabendorf MIMO 800 (mittlerweile nicht mehr verfügbar).

Empfangstest: Vergleich Empfang vertikal & horizontal
Antenne novero Dabendorf MIMO 800 "14 dBi" Antenne bei Amazon
Vertikal Empfang -85 dBm -87 dBm
Horizontal Empfang 86 dBm 88 dBm
RSRQ -5 -7

Es sind nur 7dBi und nicht 14

Satte 14 dBi?! - In Wahrheit sind es nur 7 dBi je Empfangszweig


Auch diese Antenne hat ihre Berechtigung im Verkauf. Aber man sollte im Idealfall doch bei der Wahrheit bleiben. So könnte man z.B. erwähnen, dass die verwendete Plaste für die Abdeckung nicht witterungsbeständig ist und bei Frost früher oder später platzen wird bzw. sich bei extremer Sonneneinstrahlung verformt. Wetterfest geht anders. Auch noch zu erwähnen ist, dass die Verarbeitung im Inneren der Antenne sehr preiswert gehalten wurde (es wird kein Datenblatt beigelegt) - das darf man aber wahrscheinlich auch nicht erwarten. ;-)

Solch dubiose Verkaufsmethoden verzerren den Wettbewerb und machen es dem Kunden unmöglich, zwischen Äpfel und Birnen, also hochwertigen und billigen Produkten, zu unterscheiden.

Wir wiederholen zur Klarstellung: Wir haben nichts gegen billige Produkte und wissen, dass diese von vielen Kunden sogar gefordert werden. Doch hochwertige Qualität ist niemals billig und das sollte den Käufern immer klar sein - auch bei LTE Antennen!


Zusammenfassung

Gehen Sie an den Kauf einer Antenne kritisch heran und hinterfragen Sie die Leistungsangaben der Antennen. Überprüfen Sie auch die stets Haltbarkeit der gesamten Konstruktion. Und wer wirklich herausragende Ergebnisse erzielen möchte, darf nicht an der falschen Stelle sparen - denn Qualität hat immer Ihren Preis!


4.0 Fazit: Die wichtigsten Erkenntnisse auf einen Blick

Da dieser Beitrag ja nun doch wirklich sehr lange geworden ist, fassen wir die wichtigsten Erkenntnisse aus unseren Tests und Vergleichen von LTE Antennen noch einmal zusammen:

  • FTS Haken Auch Antennen unterliegen der Physik: Je größer die Antenne, desto größer der Gewinn!
    FTS Haken Neben der Größe sind vor allem die verwendeten Materialien sowie die Verarbeitung entscheidend!
    FTS Haken Billigprodukte werden oftmals mit physikalisch unmöglichem Gewinn beworben!
    FTS Haken Die unterschiedlichen Bauformen unterscheiden sich stark - vergleichen kann man nur untereinander (Richtantennen mit Richtantennen usw.)!
    FTS Haken Je nach Anspruch und Anwendungsfall können auch billige Antennen ihren Zweck erfüllen. Wichtig sind genaue Kenntnisse über Ihre individuellen Anforderungen und die Schwächen des Produktes!

Wir stellen uns aus Überzeugung, sowohl mit diesem Beitrag als auch in unserer täglichen Arbeit, der Herausforderung durch Mark Twain, der sagte: "Es ist leichter jemanden zu täuschen, als ihn davon zu überzeugen, dass er getäuscht worden ist."

Hoffentlich können wir im Dialog mit Ihnen, liebe Leser, das Gegenteil beweisen. Wir informieren und beraten unsere Kunden transparent und umfassend - selbstverständlich kostenlos! Somit findet jeder bei uns die beste Antenne für seinen bzw. ihren jeweiligen Anwendungsfall - egal ob LTE, UMTS oder GSM.

Seit 2018 rückt zudem der 5G Standard immer mehr in den Fokus und wir erweitern unser Sortiment stetig um den IoT Bereich (Internet of Things). Finden Sie hier LTE Router mit externer Antenne und passende 5G Antennen.
