ZTE GigaCube Z21 MF289FB mit 4 externen Antennen



Der Z21 MF289FB GigaCube Router ist der Nachfolger des Huawei B818 und verspricht Downloadraten von bis zu 2000 MBit/s per 4x4 MIMO-Technologie. Mit den von FTS Hennig integrierten Antennenanschlüssen können 4 externe Antennen (statt 2) angeschlossen werden. Damit erhält der theoretische Datendurchsatz überhaupt die Chance auch praktisch erreicht zu werden. Auch wie der Vorgänger ist das Gerät für alle Anbieter offen.

Highlights des ZTE Z21 MF289FB von FTS Hennig

  • FTS Haken Bis zu 2,0 Gbit/s im Download
  • FTS Haken Bis zu 150 Mbit/s im Upload
  • FTS Haken 4x4 MIMO mit externen Antennen
  • FTS Haken WiFi 2,4 und 5 GHz ac
  • FTS Haken Gigabit WAN und Ethernetports
  • FTS Haken Umschaltung auf Bridge Modus möglich

4x4 MIMO mit 4 externen Antennen - nur bei FTS Hennig

Der GigCube Z21 unterstützt die Tooltip Icon Eine Brutto-Durchsatzrate von 600 Mbit/s und mehr kann nur mit jeweils vier Antennen (4x4 MIMO) auf Sender- und Empfängerseite erreicht werden. Mehr Details zur MIMO-Technik finden Sie in unserem Mobilfunk-Lexikon-Antennentechnologie sowie die Tooltip IconMit Hilfe von Carrier Aggregation wird die maximale Datenrate pro Nutzer erhöht, indem mehrere einzelne Frequenzblöcke zu einem virtuellen Frequenzband zusammengefasst werden. Die Details dieser Technik erklären wir in unserem Blogbeitrag zu LTE-Advanced (Kanalbündelung), um Geschwindigkeiten im LTE-Netzwerk von deutlich über 1 GBit/s erreichen zu können. Damit der Highspeed-Router den maximalen Datendurchsatz auch praktisch erreichen kann, werden insgesamt 4 externe Antennen benötigt. Der Hersteller hat den LTE-Router allerdings standardmäßig nur mit 2 externen Antennenanschlüssen per TS9 Buchse ausgestattet.

Die Lösung: FTS Hennig rüstet die ZTE MF289FB Router exklusiv um und liefert diese mit 4 vollwertigen Antennenanschlüssen aus. Damit steht der versprochenen Highspeed LTE-Geschwindigkeit nichts mehr im Weg.

Der neue 12 Volt Spannungsstabilisator sorgt für eine konstante Ausgangsspannung von 12 Volt und dient dem Anschluss von spannungsempfindlichen Geräten an die 12 V Bordbatterie des Wohnwagen, Wohnmobils oder Reisemobils. Zur Sicherheit der Geräte liefert der DC-DC-Wandler dauerhaft 12 Volt.

Technische Daten des GigaCube 4G Z21 (MF289FB)

Eigenschaften Modem
Modem 4G–Cat20
Download bis zu 2,0 Gbits
Upload bis zu 150 Mbit/s
Modulation Upload 2CC, 64QAM
Modulation Download 4x4 MIMO, 4CC, 5CC, 256QAM
SIM-Kartenslot 1 x Nano-SIM (4FF)
Frequenzbänder LTE B1 (2100), B3 (1800 +), B7 (2600), B8 (900), B20 (800 DD), B28 (700 APT), B32 (1500 L-band)
Frequenzbänder UMTS B1,B8
LAN Port / WLAN
WLAN-Standards 802.11a/b/g/n/ac
Frequenzbänder 2*2 MIMO 2,4 GHz & 5 GHz (Wifi 5)
LAN-Standard 10/100/1000 MBit/s
LAN-Ports 2 x RJ-45, 1x WAN schaltbar
Anschlüsse
1 x Stromanschluss
2 x Ethernet LAN/WAN
4 x Mobilfunkanschluss (SMA)
2 x TS9 Antennenanschluss ohne Funktion
1 x RJ11 Telefonanschluss ohne Funktion
Mechanische Daten
Größe 78 x 191,5 x 132 mm (L x B x H)
Gewicht 475 g
Betriebsspannung 12 Volt
Betriebstemperatur maximal -0° C bis 40° C
Lieferumfang
CAT 20 Router mit 4 externen Antennenanschlüssen
4 Stück 2,5 dBi Stabantennen für Standardbetrieb (optional, wenn ausgewählt)
Netzteil 220 V auf 12 V
Datenkabel
Dokumente
pdf icon MF289FB Quickstartanleitung
pdf icon Vodafone GigaCube 4G Z21 Datenblatt
Weitere wichtige Informationen
Für den Betrieb wird eine SIM Karte benötigt. Diese ist nicht im Lieferumfang enthalten.
Für die Nutzung im Fahrzeug empfehlen wir das KFZ Anschlusskabel
Für den Antennenbetrieb werden 2 MIMO Antennen benötigt | 4 Anschlusskabel
Wichtig: An den vorhandenen TS9-Buchsen dürfen keine externen Antennen angeschlossen werden, sonst schalten sich die MIMO-Antennen ab.
Bitte geben Sie eine valide E-Mail Adresse ein.
Bitte geben Sie eine valide Frage ein.
Mit * gekennzeichnete Felder sind Pflichtfelder.
Es sind noch keine Fragen zu diesem Artikel vorhanden.

0 von 0 Bewertungen

(4.9/5)

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Tipp

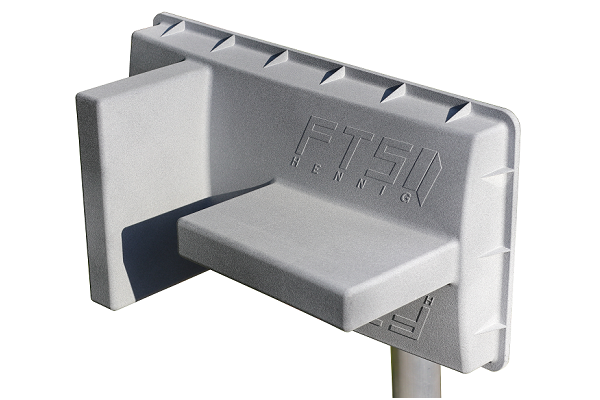

FTS Complete All 5G Antenne
